Manicotto in rame metallico singolo HZ-090 Produttori

Gamma e applicazione della serie HZ-090

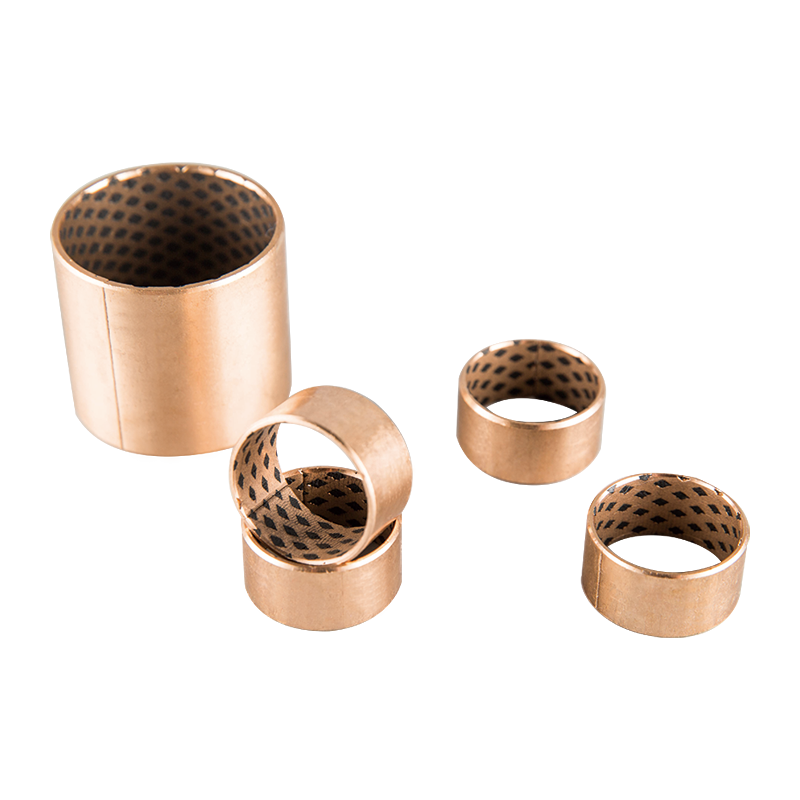

La famiglia HZ-090 è costruita attorno a una striscia in lega di rame a parete sottile e ad alta densità. Rispetto ai tradizionali manicotti in rame fuso, la struttura del nastro laminato evita la porosità da ritiro, aumenta la capacità di carico e migliora la resistenza all'usura e alla fatica. Produciamo fori, cavità e scanalature per l'olio direttamente sulla superficie di attrito in modo che ogni manicotto trattenga il grasso e prolunghi l'intervallo di rilubrificazione.

Queste boccole sono adatte a carichi medio-alti, velocità medio-basse, condizioni umide e ad alta temperatura. Le installazioni tipiche includono apparecchiature di sollevamento, macchinari edili e metallurgici, strumenti agricoli e forestali, macchine utensili e componenti di sterzo o frenatura automobilistici.

Scelte di materiali e costruzione

Selezioniamo la lega e lo spessore della parete dal punto di lavoro anziché da un'impostazione predefinita del catalogo. I gradi di bronzo allo stagno offrono il margine di carico e temperatura più elevato; i gradi di ottone offrono buona lavorabilità e tolleranza alla corrosione dove i carichi sono moderati. La striscia viene laminata ad alta densità, quindi formata e rifinita con il disegno a olio richiesto dall'applicazione.

• Opzioni della lega: Bronzo allo stagno CuSn8P (QSn8-0,3 o QSn6,5-0,1) e ottone CuZn31Si (H62 o H68).
• Struttura della parete: nastri laminati a parete sottile per buste di assemblaggio compatte; bronzo massiccio per modelli flangiati e con carico assiale elevato.

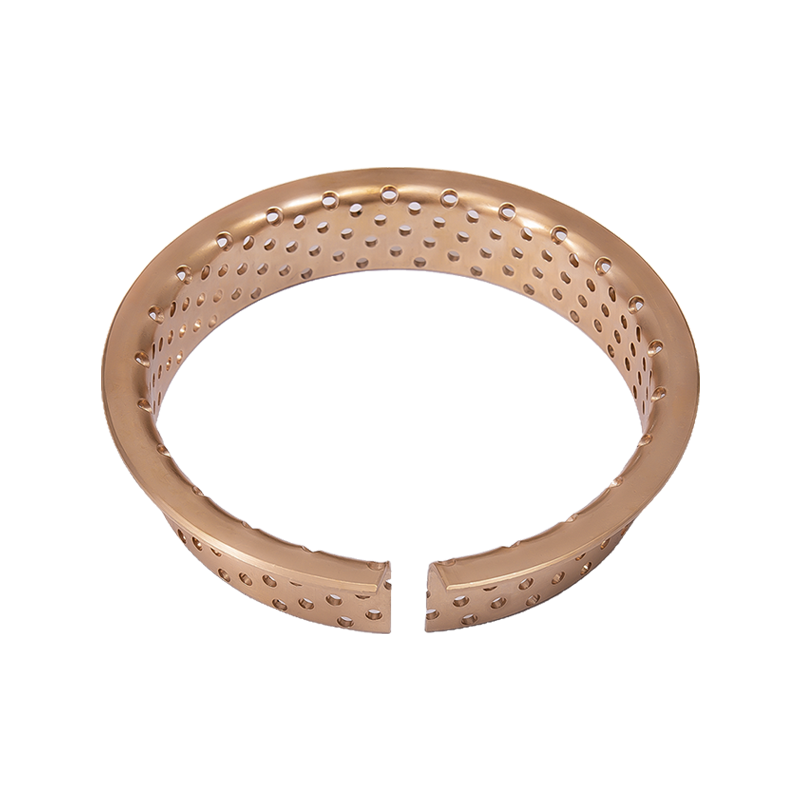

• Caratteristiche dell'olio: fori per l'olio diritti, scanalature a rombo, perforazioni punzonate, pozzi per l'olio o foro liscio.
• Moduli finali: manicotto diritto, manicotto flangiato, piastra reggispinta, cuscinetto di pressione, tavola o piastra scorrevole.
• Assemblea: inserire a pressione in un alloggiamento lavorato; il grasso viene applicato prima che le guarnizioni siano montate su entrambe le estremità.

Specifiche critiche e involucro operativo

La tabella seguente riassume i limiti prestazionali pubblicati per i principali sottotipi di HZ-090. Utilizzatelo per adattare la boccola al carico, alla velocità e alla temperatura prima di confermare il disegno finale.

Configurazione e personalizzazione

I prodotti standard includono boccole diritte, piastre reggispinta e cuscinetti a pressione. Il lavoro non standard riguarda boccole diritte, piastre di spinta, assi, boccole di cuscinetti, piastre di scorrimento e gruppi di boccole in acciaio. Realizziamo fori, cavità e scanalature per l'olio in base al metodo di lubrificazione e al livello di contaminazione del sito.

Per i programmi ad alto volume produciamo campioni in tre giorni e supportiamo una produzione giornaliera di 500.000 pezzi in tutto lo stabilimento. Le attrezzature e gli stampi sono gestiti internamente, il che ci consente di regolare la geometria di foro, parete, flangia e scanalatura senza riavviare la catena di processo.

Qualità, installazione e manutenzione

Huazhou gestisce un sistema di gestione della qualità e possiede la certificazione automobilistica IATF16949 e il riconoscimento nazionale delle imprese high-tech. Il nastro in entrata, le boccole sagomate e le caratteristiche dell'olio finito vengono verificate rispetto al disegno approvato prima dell'imballaggio.

• Installazione: premere il manicotto in un alloggiamento pulito e privo di bave; applicare grasso prima di montare le guarnizioni terminali.
• Vestibilità: confermare la tolleranza del foro dell'alloggiamento e dell'albero rispetto al disegno per evitare deformazioni o distorsioni del foro.
• Manutenzione: i fori e le scanalature dell'olio trattengono il grasso, estendendo l'intervallo di rilubrificazione rispetto alle boccole in bronzo semplici.
• Pezzi di ricambio: le maniche sostitutive sono prodotte dalla stessa attrezzatura per ordini ripetuti.

Gamma di cuscinetti correlata

Laddove il ciclo di lavoro si allontana dal bronzo lubrificato a grasso, forniamo famiglie di prodotti adiacenti dalla stessa fabbrica. Cuscinetti autolubrificanti HZ-10 coprire posizioni esenti da manutenzione, mentre Cuscinetto composito bimetallico HZ-800 è adatto alle applicazioni lubrificate con carichi più elevati. Manicotti in rame grafite, rondelle reggispinta e cuscinetti in tecnopolimero completano la gamma per assemblaggi di materiali misti.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una proposta lavoriamo dai dati della domanda di seguito. Laddove esiste già un disegno, lo citiamo e confermiamo il modello delle caratteristiche dell'olio e il grado della lega.

• Diametro dell'albero, foro dell'alloggiamento e lunghezza del manicotto o dimensioni della flangia.
• Carico radiale, carico assiale e se il movimento è rotatorio o oscillante.
• Velocità dell'albero o frequenza della corsa e valore PV risultante.
• Intervallo di temperatura operativa e condizioni ambientali (polvere, umidità, lavaggio).
• Metodo di lubrificazione: grasso, olio o solo riempimento iniziale.
• Modello di caratteristica dell'olio richiesto: fori, scanalature diamantate, cavità o foro liscio.
• Quantità annua, dimensioni del lotto e requisiti di imballaggio o marcatura.

Domande frequenti

Qual è il vantaggio principale del manicotto in rame metallico singolo HZ-090?

La struttura del nastro laminato a parete sottile consente di risparmiare spazio di assemblaggio e materiale in bronzo fornendo allo stesso tempo alta densità, assenza di porosità da ritiro e forte capacità di carico. I fori e le scanalature dell'olio immagazzinano il grasso, prolungando l'intervallo di lubrificazione.

Quali settori utilizzano le boccole HZ-090?

Sono ampiamente utilizzati nelle macchine agricole, nelle macchine edili e ingegneristiche, nei sistemi di sterzo e frenatura automobilistici, nelle apparecchiature di sollevamento, nella metallurgia, nella silvicoltura e nelle macchine utensili.

Huazhou può produrre modelli di scanalature per l'olio personalizzati e versioni flangiate?

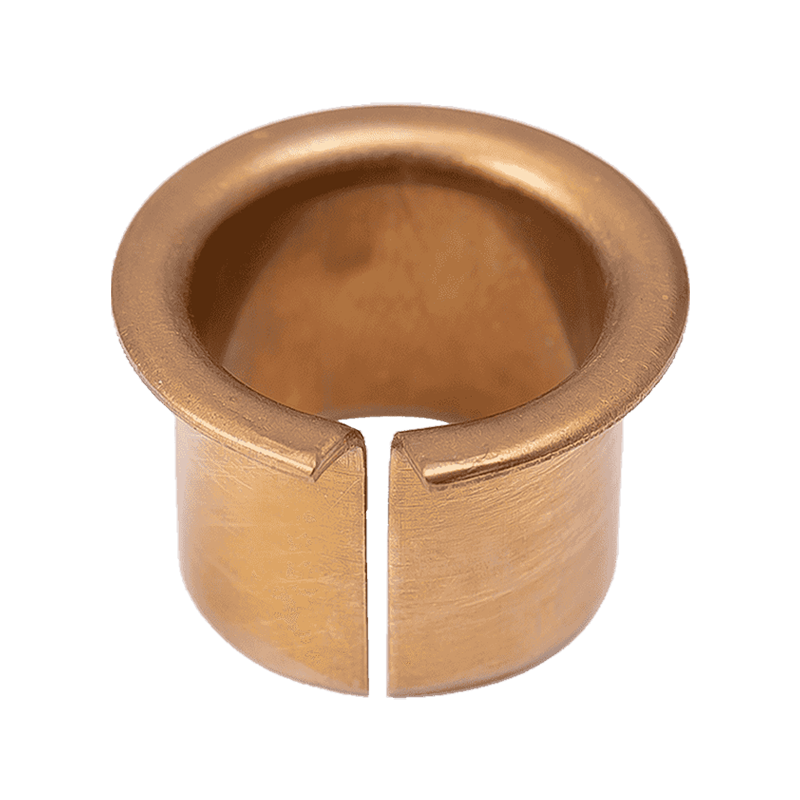

SÌ. Realizziamo fori per l'olio, scanalature diamantate, cavità e flange sulla superficie di attrito. Le versioni flangiate come HZ090F forniscono una posizione assiale e semplificano l'installazione in riduttori, pompe e sistemi di trasporto.

Qual è la differenza tra le boccole in bronzo allo stagno HZ090 e le boccole in ottone HZ092?

HZ090 utilizza bronzo allo stagno CuSn8P con un carico dinamico massimo di 100 MPa e una velocità lineare di 2,5 m/s. HZ092 utilizza ottone CuZn31Si con 90 MPa e 1,5 m/s, rendendolo adatto per posizioni a carico inferiore e velocità inferiore in cui è utile la resistenza alla corrosione dell'ottone.

Come posso richiedere un preventivo per le boccole HZ-090?

Inviare le dimensioni dell'albero e dell'alloggiamento, il carico, la velocità, la temperatura, il metodo di lubrificazione e la quantità annuale. Rispondiamo entro 12 ore dal giorno lavorativo e possiamo produrre campioni in tre giorni per la valutazione.
