Cuscinetto composito bimetallico HZ-800 Produttori

Cosa copre la gamma HZ-800

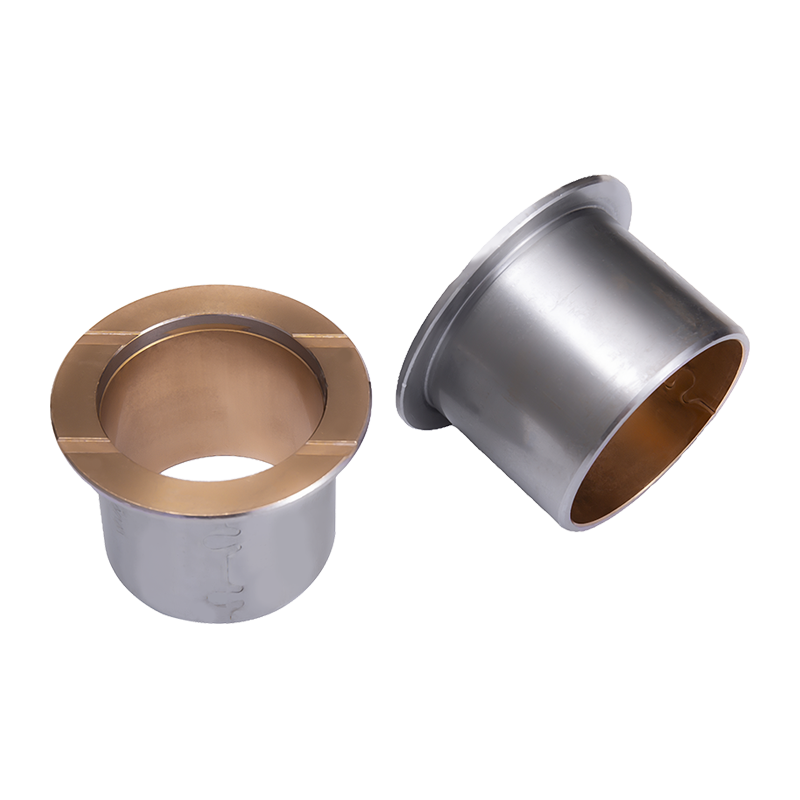

Ogni parte dell'HZ-800 condivide la stessa struttura bimetallica, ma la finitura superficiale e le caratteristiche di lubrificazione sono selezionate per il punto di lavoro. Le varianti con piastra liscia funzionano con una superficie di scorrimento liscia; le varianti con scanalatura per l'olio presentano canali lavorati che distribuiscono il lubrificante attraverso la zona caricata; le varianti placcate in rame aggiungono uno strato elettrolitico per conduttività termica e comportamento di rodaggio. Le versioni con flangia incorporata e saldata estendono la famiglia a specifiche condizioni di montaggio e lubrificazione.

Gradi dei materiali e limiti di carico

La lega del rivestimento determina il carico ammissibile, la durezza e la temperatura massima. Produciamo cinque qualità standard, ciascuna con equivalenti riconosciuti a livello internazionale, pertanto un disegno che fa riferimento ai codici SAE, GLYCO o JIS può essere abbinato a un materiale Huazhou senza riprogettare l'alloggiamento.

• HZ800/CuPb10Sn10 — durezza del bronzo HB 70–100, carico dinamico massimo ammissibile 65 N/mm², temperatura massima 260 °C. Il grado più resistente della gamma, adatto a boccole e rondelle vibranti e ad alto impatto.
• HZ720/CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. Buona resistenza alla fatica e prestazioni di scorrimento per carichi medi e velocità medie.
• HZ700/CuPb30 — HB 30–45, 25 N/mm², 150 °C. Resistenza al grippaggio e tolleranza alle particelle estranee; cuscinetti principali nei motori ad alta velocità.
• HZJ20 / AlSn20Cu (senza piombo) — HB 30–40, 30 N/mm², 200 °C. Carico moderato, buona resistenza alla corrosione per semiboccole e cuscinetti di compressori o frigoriferi.
• HZ930 / CuSn6.5P0.1 (senza piombo) — HB 60–90, 65 N/mm². Opzione senza piombo con elevata resistenza alla fatica e capacità di carico.

La durezza dell'albero accoppiato è specificata per grado - 53 HRC per HZ800 e HZ930, 50 HRC per HZ720, 270 HB per HZ700 e 250 HB per HZJ20 - quindi il materiale dell'albero e il trattamento termico fanno parte della scelta del cuscinetto, non una decisione separata.

Design della lubrificazione: grasso, coppa dell'olio o immersione in olio

I cuscinetti HZ-800 devono funzionare in un ambiente lubrificato. Progettiamo il metodo di lubrificazione attorno al profilo di movimento anziché applicare un modello a ogni parte.

Dove la gamma si adatta alla nostra famiglia di prodotti

HZ-800 è il ramo lubrificato e ad alto carico del nostro programma di cuscinetti a strisciamento. Laddove un progetto richieda un regime di lubrificazione o uno stile di alloggiamento diverso, forniamo la famiglia corrispondente dallo stesso stabilimento.

• Cuscinetti autolubrificanti HZ-10 — acciaio o base rame, riempito con PTFE, per servizio esente da manutenzione senza olio esterno.
• Cuscinetti lubrificati perimetrali HZ-20 — POM o strati di riempimento per il funzionamento lubrificato a grasso e a basso attrito.
• Manicotto in rame metallico singolo HZ-090 — boccole in bronzo massiccio e ottone con gole o flange per la lubrificazione.
• Rondella reggispinta: posizione assiale e superfici soggette a usura, compresi i design dei fori per l'olio lubrificante.

Opzioni di configurazione su cui creiamo

Le parti HZ-800 vengono fornite come boccole fasciate, manicotti lavorati, boccole flangiate, mezze boccole e rondelle. All'interno di questo, le variabili configurabili sono:

• Foro, diametro esterno, spessore e lunghezza della parete, comprese le sezioni a parete sottile.
• Modello di scanalatura per l'olio: semplice, foro per l'olio singolo, scanalatura a diamante o a spirale o disegno del cliente.
• Trattamento superficiale: finitura naturale o ramatura.
• Geometria della flangia, flangia saldata, smussi e attacchi di assemblaggio.
• Selezione della qualità del materiale in base al carico, alla velocità, alla temperatura e alla durezza dell'albero.

Produzione, qualità e accettazione

Lo stabilimento di Nanxun utilizza macchine avvolgitrici, punzonatrici, apparecchiature automatiche di smussatura e avvolgimento e linee di sinterizzazione delle materie prime, supportate da migliaia di set di utensili di macinazione. Questa base di attrezzature ci consente di mantenere la coerenza dimensionale tra lotti ripetuti anziché trattare ogni ordine come un pezzo unico. Il nostro sistema di qualità è certificato IATF 16949 per la catena di fornitura automobilistica e deteniamo il riconoscimento nazionale delle imprese high-tech e brevetti per modelli di utilità che coprono i prodotti dei cuscinetti.

L'accettazione viene concordata per progetto. La documentazione tipica include la conferma della qualità del materiale rispetto al codice equivalente specificato, la durezza del bronzo, l'ispezione dimensionale del foro, il diametro esterno, la lunghezza e lo spessore della parete e le condizioni superficiali del rivestimento e della placcatura. Laddove un cliente richieda l'ispezione del primo articolo o l'approvazione del campione, produciamo campioni in tre giorni per la valutazione prima del rilascio in serie.

Installazione, manutenzione e ricambi

Le boccole bimetalliche sono normalmente inserite a pressione in un alloggiamento lavorato. La tolleranza del foro dopo il montaggio, la rotondità dell'alloggiamento e lo smusso di ingresso influiscono tutti sul gioco finale, pertanto forniamo i dati di adattamento consigliati con il pacchetto di disegni. Poiché il rivestimento è legato metallurgicamente al supporto in acciaio, la parte può essere sostituita come un unico elemento senza rilavorare l'alloggiamento.

• Le parti lubrificate con grasso richiedono un rifornimento periodico; le parti alimentate a olio dipendono dal mantenimento della fornitura di olio e del filtraggio.
• Le parti di ricambio vengono prodotte secondo lo stesso disegno e qualità del materiale della fornitura originale.
• Le boccole usurate si riconoscono dall'aumento del gioco, dal rumore o dall'aumento della temperatura sull'alloggiamento.

Informazioni che utilizziamo per configurare la tua soluzione

Per quotare accuratamente un cuscinetto HZ-800 lavoriamo in base all'applicazione, non solo a un numero di catalogo. I seguenti input ci consentono di selezionare il grado, la geometria e le caratteristiche di lubrificazione e di confermare la fattibilità.

Domande frequenti

Qual è la differenza tra HZ801 e HZ803?

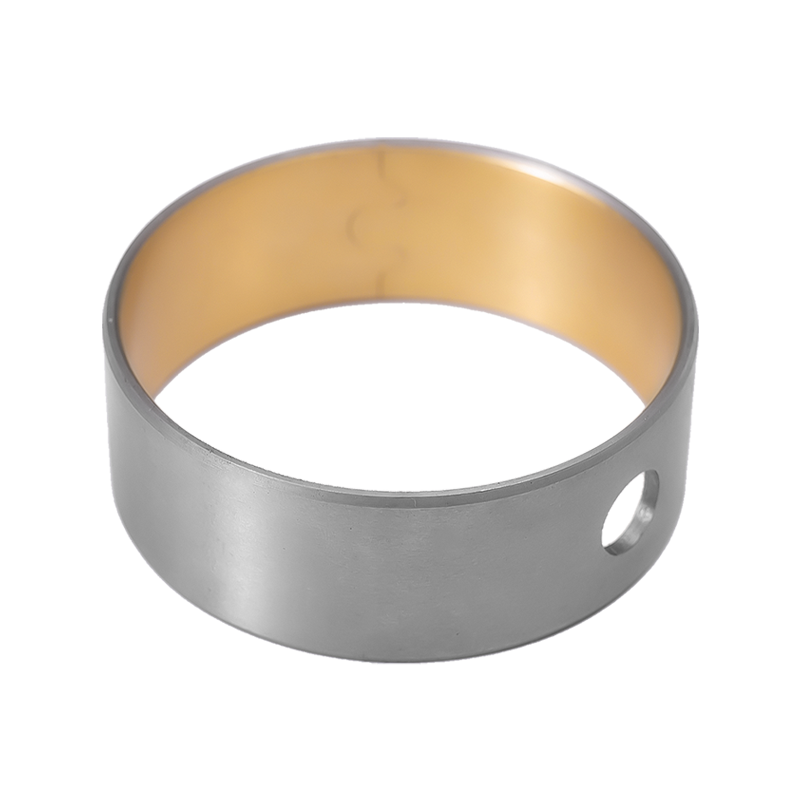

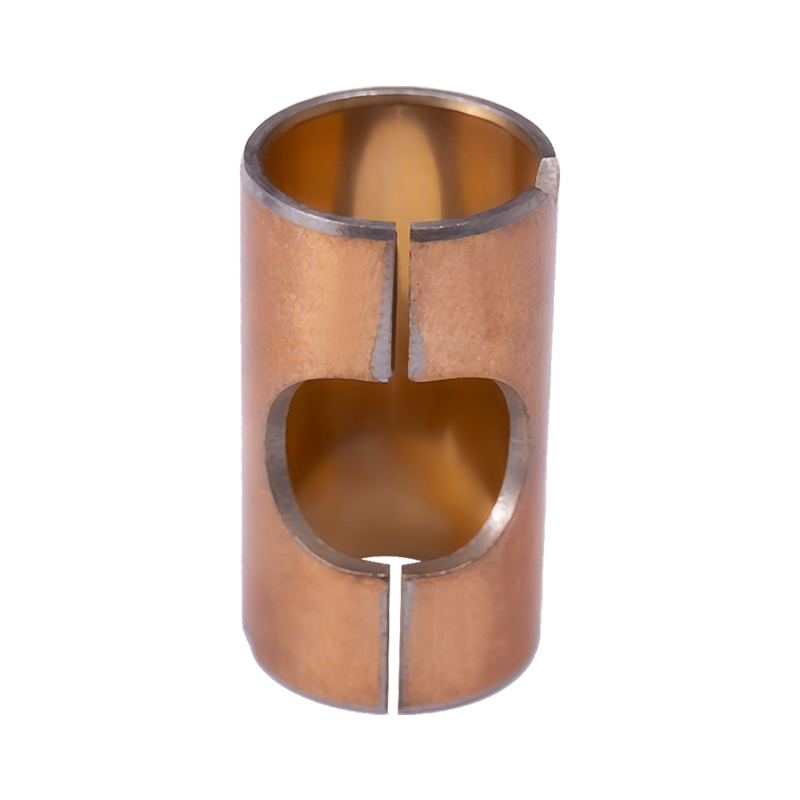

Entrambi sono cuscinetti bimetallici a piastra liscia con la stessa struttura rivestita in acciaio e bronzo al piombo. HZ801 ha una finitura naturale per un rapido rodaggio e un attrito stabile sotto forti sollecitazioni. HZ803 aggiunge uno strato di rame elettrolitico che migliora la conduttività termica, la resistenza alla corrosione e la compatibilità con la superficie di accoppiamento, adatto a motori, pompe idrauliche e servizi semi-lubrificati.

I cuscinetti HZ-800 possono funzionare senza olio?

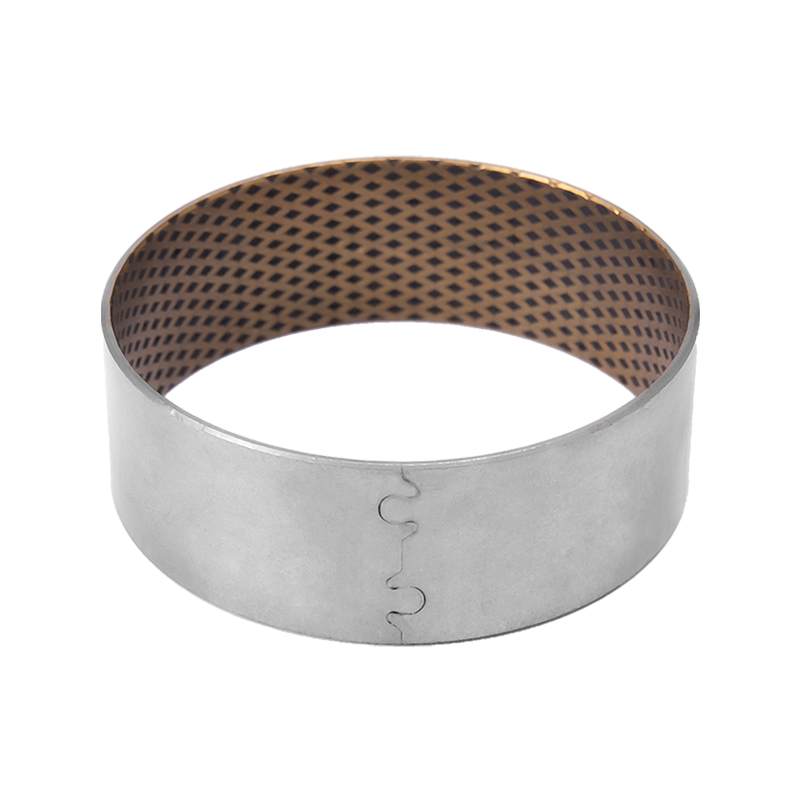

I cuscinetti bimetallici HZ-800 sono progettati per applicazioni lubrificate. La variante HZ08G incorporata in grafite fornisce lubrificazione di riserva durante l'avvio o il funzionamento intermittente, ma il funzionamento a secco continuo non è il servizio previsto. Per un funzionamento completamente esente da manutenzione prenderemmo invece in considerazione la gamma autolubrificante HZ-10.

Quale grado dovrebbe essere utilizzato per carichi ad alto impatto?

HZ800 con rivestimento CuPb10Sn10 è il grado più resistente della famiglia, con un carico dinamico massimo consentito di 65 N/mm² e una temperatura massima di 260 °C. È la scelta standard per boccole e rondelle vibranti ad alto impatto. HZ930 offre un'alternativa senza piombo con lo stesso valore nominale di 65 N/mm².

Fornite dimensioni personalizzate e modelli di scanalature per l'olio?

SÌ. Produciamo su disegno del cliente, inclusi foro non standard, diametro esterno, lunghezza, spessore della parete, geometria della flangia e modelli di scanalatura. I campioni vengono prodotti in tre giorni in modo che l'idoneità e il comportamento di funzionamento possano essere controllati prima della produzione in serie.

Quale documentazione viene fornita con un ordine?

Grado del materiale e codice equivalente, durezza del bronzo, registrazioni di ispezioni dimensionali e condizioni della superficie costituiscono il pacchetto standard. I rapporti di ispezione del primo articolo e i record di approvazione dei campioni vengono forniti laddove il progetto li richiede. Il nostro sistema di qualità è certificato IATF 16949.

Come vengono imballati e spediti i cuscinetti?

L'imballaggio e l'ambito di consegna vengono concordati per ordine, coprendo la protezione delle parti, l'etichettatura e la configurazione del cartone o del pallet. Esportiamo in mercati tra cui Russia, Malesia, Iraq e Romania e confermiamo i termini di spedizione durante la revisione dell'ordine.
