Ambito di applicazione

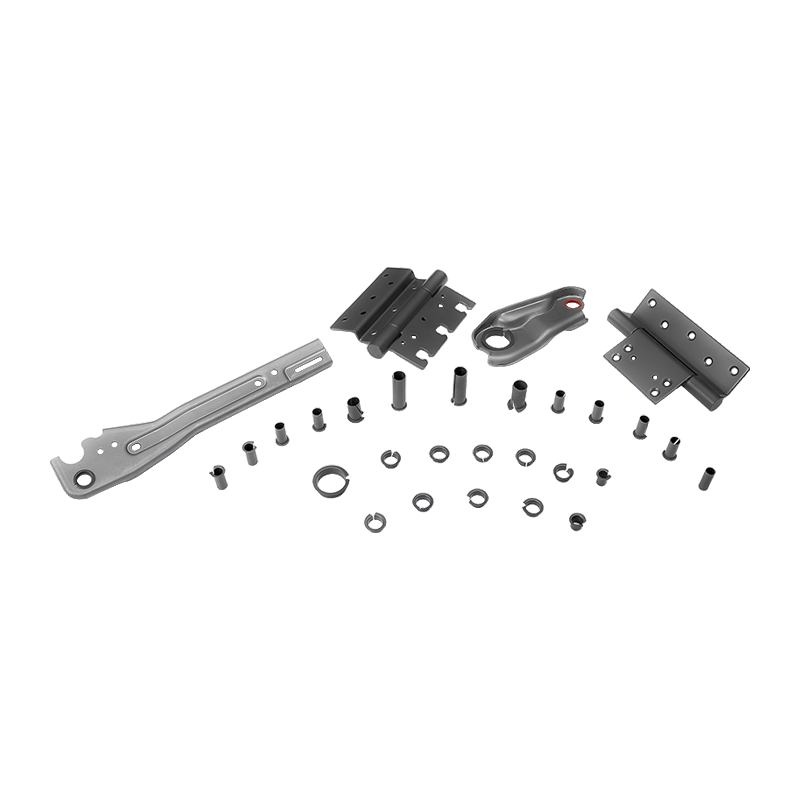

Attualmente è ampiamente utilizzato nelle macchine tessili, nei cuscinetti sferici, nelle cerniere delle portiere delle automobili e così via.
Dati tecnica
| Indice di prestazione | Data |
| Capacità di carico massima P | 100 N/mm² |
| Coefficiente di attrito μ | 0,05-0,20 |
| Temperatura di lavoro | 40℃~280℃ |
| Limite di velocità V | 1,0 m/s |
Supporto tecnico
Selezione dei cuscinetti
Le boccole HZ hanno sviluppato tipi di materiali per cuscinetti in base alle diverse condizioni di lavoro, l'utente può selezionare la base del materiale in base all'ambiente di lavoro del cuscinetto, al carico, alla velocità, all'usura, alla richiesta di resistenza, al metodo di spostamento, all'installazione, al costo del materiale, ecc.

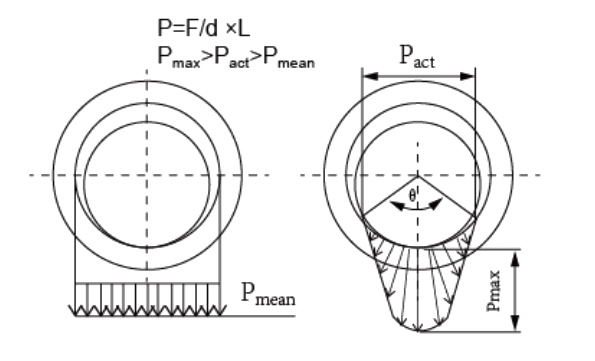

Carico del cuscinetto

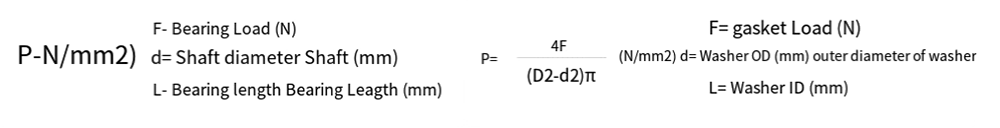

Boccole cilindriche, boccole flangiate/rondella reggispinta
Come fattore di gioco, smusso delle boccole, scanalatura per la lubrificazione ecc. Il carico effettivo (Patto) è superiore alla teoria del calcolo (Pmean).
Velocità
Movimento rotatorio / Movimento oscillante / Movimento alternativo
PV=PXV (N/mm2xm/s)
PV è il prodotto del carico specifico sul cuscinetto p e della velocità di scorrimento V, che è un dato di progettazione molto importante. Si consiglia di progettare un valore PV inferiore che comporterà una durata di servizio più lunga. Inoltre non superare il limite massimo. del carico materiale, velocità, temperatura. E più basso se possibile.
L'installazione della boccola scorrevole e dell'alloggiamento
Le boccole HZ devono essere pulite in una mano di kerosene o gasolio, immerse in olio motore e quindi asciugate. Quando la boccola è installata nell'alloggiamento, assicurarsi che la boccola non ruoti nell'alloggiamento o non si muova in direzione assiale e allo stesso tempo faccia in modo che la superficie della superficie esterna sia completamente a contatto con il foro della base, generalmente garantendo un'area di contatto superiore al 7o%, in modo da migliorare la capacità di carico e la trasmissione del calore di attrito. La superficie interna della boccola HZ è realizzata in plastica autolubrificante, il supporto in acciaio della superficie esterna. Il coefficiente di attrito tra acciaio e acciaio è maggiore di quello tra acciaio e plastica, quindi dovremmo scegliere un accoppiamento stretto, evitando che il manicotto dell'asse si muova nella base durante il lavoro e impedendo anche che i fori interni si deformino e diventino troppo grandi a causa dell'ampio accoppiamento stretto del diametro esterno.
Evitare il cerchio esterno del manicotto dell'asse in condizioni di lavoro ad alta pressione. Qui si consigliano due metodi:
1. Aumentare il diametro esterno del manicotto dell'asse e la deformazione dei fori interni può essere calibrata con il bastoncino di calibrazione.
2. Durante l'installazione, applicare la colla ZY 801 che odia l'ossigeno nell'alloggiamento per rafforzare la forza combinata tra il manicotto dell'asse e il foro della base.

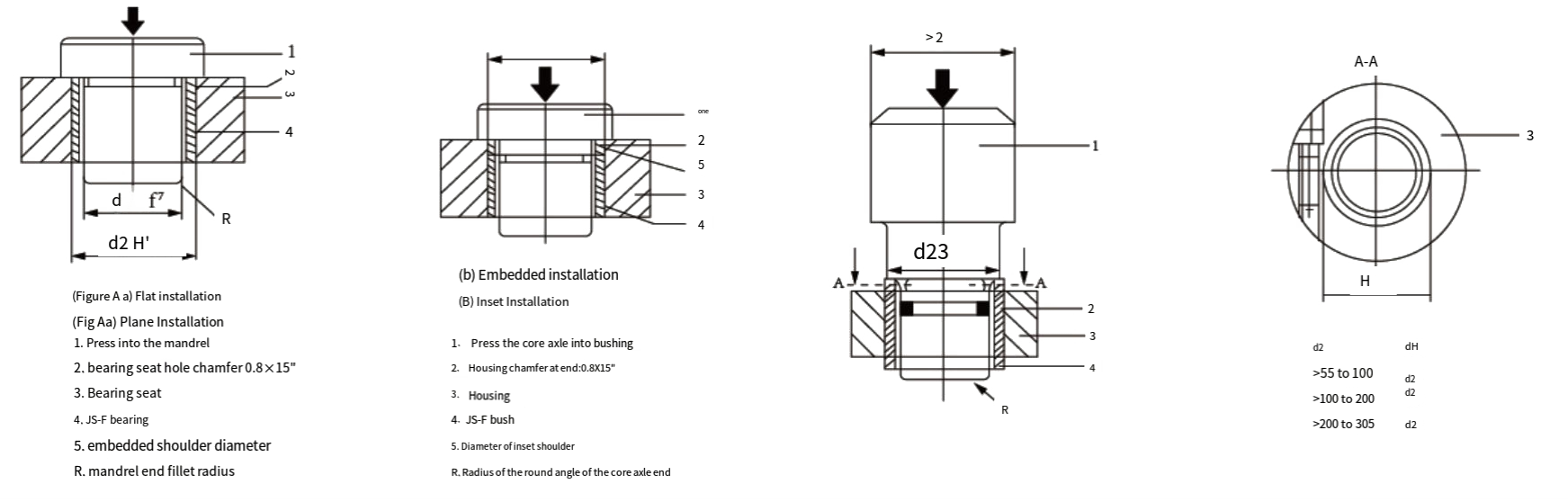

Per la boccola (diametro esterno <55 mm), premere la boccola nell'alloggiamento delicatamente e con attenzione utilizzando un asse centrale con una maniglia.FigA.
Per la boccola (diametro esterno > 55 mm), premere la boccola nell'alloggiamento delicatamente e con attenzione utilizzando una maniglia con una spalla, un O-ring e un cerchio di aiuto.Fig B.
