Manicotto in rame grafite HZ-JDB: boccole in lega di rame esenti da manutenzione

Zhejiang Huazhou Technology Co., Ltd. produce il Manicotto in rame grafite HZ-JDB famiglia — boccole in lega di rame con lubrificante in grafite solida incorporato che funzionano senza lubrificazione in movimenti ad alto carico, intermittenti e oscillanti. Li produciamo come produttore cinese di manicotti in rame grafite HZ-JDB dal nostro stabilimento di Nanxun, Huzhou, fornendo dimensioni metriche standard e configurazioni personalizzate per linee di produzione automobilistica, cancelli di controllo dell'acqua, macchinari per la plastica, periferiche per punzonatrici, turbine e apparecchiature simili.

La gamma comprende manicotti diritti, manicotti flangiati e cursori in grafite ad alta durezza. Ciascuna variante utilizza lo stesso principio di funzionamento: i tappi di grafite distribuiti attraverso una matrice di bronzo o ottone depositano una pellicola di trasferimento sull'albero, quindi il cuscinetto mantiene un basso coefficiente di attrito anche quando grasso o olio non possono essere ripristinati.

La nostra gamma HZ-JDB e dove si adatta ogni tipo

Forniamo tre tipi di prodotti nella categoria manicotti in rame grafite HZ-JDB. La scelta dipende dalla direzione del carico, dal design dell'alloggiamento e se l'applicazione richiede una posizione assiale o un'interfaccia scorrevole.

Per le applicazioni che richiedono anche un'interfaccia metallica lubrificata, il nostro manicotto in rame singolo metallico HZ-090 e le opzioni con scanalatura per l'olio e supporto in acciaio del coperchio del cuscinetto composito bimetallico HZ-800 all'interno dello stesso impianto.

Gradi dei materiali e limiti di funzionamento

Lavoriamo boccole HZ-JDB da diversi gradi di leghe di rame in modo che il cuscinetto possa essere adattato al carico, alla temperatura e alle condizioni di lubrificazione. La tabella seguente riassume i principali indici tecnici su cui lavoriamo quando prepariamo una proposta.

JDB-1 è il nostro grado per uso generale per impieghi misti a secco e oliato, inclusa l'esposizione all'acqua. JDB-2 è adatto a posizioni a basso carico e ad alta temperatura. JDB-3 consente di risparmiare sui costi combinando un supporto in acciaio con un rivestimento in bronzo. JDB-4 sostituisce JDB-2 dove le esigenze meccaniche sono inferiori. JDB-5 è il grado rinforzato per supporti di sollevamento pesanti, ma la sua matrice in acciaio non è destinata al contatto con acqua, acidi o alcali.

Dimensioni, tolleranze e opzioni di configurazione

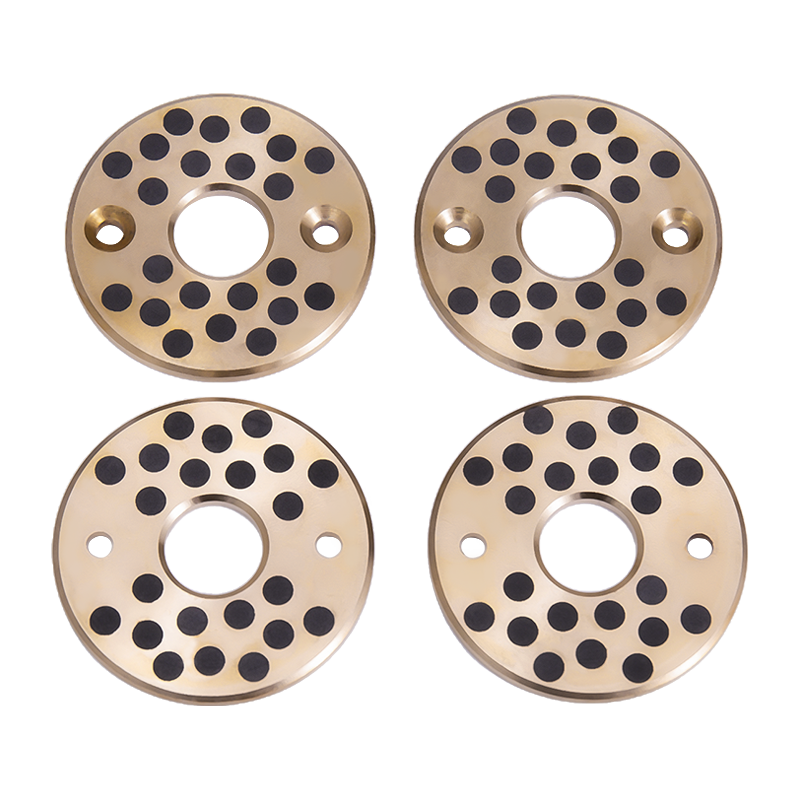

Le maniche diritte HZ-JDB sono prodotte in dimensioni metriche standard con foro da 8 mm a 150 mm, con dimensioni aggiuntive disponibili su richiesta. I manicotti flangiati HZ-JFB hanno un foro da 10 mm a 120 mm con diametri della flangia adattati allo spallamento dell'alloggiamento. I cursori in grafite HZ-JSP sono forniti in larghezze da 28 mm a 150 mm e lunghezze da 75 mm a 350 mm.

• Tolleranza del foro: F7 per maniche diritte, con varianti flangiate mantenute nella stessa classe di adattamento.
• Diametro esterno: m6 per inserimento a pressione in un alloggiamento lavorato.
• Tolleranza sulla lunghezza: da −0,30 a −0,10 mm su manicotti diritti standard.
• Schema dei tappi in grafite: distribuzione standard o adattata alla zona di carico e al tipo di movimento.
• Opzioni flangia: flangia piana, flangia smussata o flangia con fori di montaggio.
• Finitura superficiale: foro e diametro esterno lavorati, con scanalature per l'olio o fori di lubrificazione opzionali.

Produciamo anche prodotti autolubrificanti correlati come i cuscinetti autolubrificanti HZ-10 e i cuscinetti lubrificati perimetrali HZ-20 quando un progetto richiede un mix di tipi di cuscinetti da un unico fornitore.

Condizioni di idoneità dell'applicazione e di processo

I manicotti in rame grafitato HZ-JDB vengono utilizzati laddove gli intervalli di lubrificazione non possono essere mantenuti in modo affidabile. La grafite incorporata fornisce un film lubrificante solido continuo, quindi il cuscinetto continua a funzionare in condizioni polverose, asciutte o ad alto calore. Le posizioni tipiche includono linee di produzione automobilistiche e locomotive, collegamenti di turbine, porte di lavoro e incidenti di serbatoi, macchinari per la plastica, periferiche per punzonatrici e perni di macchine edili.

Per movimenti ad alto carico, intermittenti o oscillanti, la matrice in lega di rame sostiene il carico di compressione mentre la grafite riduce l'attrito sulla superficie di contatto. La conduttività termica del rame aiuta a dissipare il calore generato sull'interfaccia del cuscinetto, garantendo un funzionamento stabile nelle apparecchiature a servizio continuo.

Controllo qualità e accettazione

Il nostro stabilimento opera secondo un sistema di gestione della qualità e possiede la certificazione IATF16949 per la fornitura automobilistica. Ispezioniamo la lega di rame in entrata, controlliamo il posizionamento dei tappi in grafite e controlliamo il foro, il diametro esterno e la lunghezza rispetto al disegno prima dell'imballaggio. Per gli ordini di progetto, possiamo fornire documenti di controllo dimensionale e certificati dei materiali insieme alla spedizione.

I test di accettazione riguardano generalmente l'idoneità, le condizioni della superficie, la distribuzione della grafite e, ove richiesto, un controllo di rodaggio su base campione. Concordiamo il piano di ispezione con il cliente prima della produzione in modo che le boccole consegnate corrispondano al disegno e alle condizioni di lavoro.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una proposta adeguata di manicotto in rame grafite HZ-JDB, abbiamo bisogno dei seguenti input di progetto. Più i dati sono completi, più precisamente possiamo abbinare grado, dimensione e modello di grafite.

• Diametro dell'albero e foro dell'alloggiamento, con classe di tolleranza.
• Carico radiale, carico assiale e direzione del movimento (rotatorio, oscillante o lineare).
• Intervallo di temperatura operativa e condizioni ambientali (polvere, acqua, sostanze chimiche).
• Velocità e ciclo di lavoro, inclusa la frequenza di avvio-arresto.
• Condizioni di lubrificazione: secco, oliato, grasso o lubrificato con acqua.
• Lunghezza del manicotto, requisiti della flangia ed eventuali vincoli di montaggio.
• Quantità annuale e programma di consegna.
• Disegno o campione, se è necessario un profilo personalizzato.

Invia questi dettagli tramite la nostra richiesta di prodotto e confermeremo il grado, le dimensioni e il layout della grafite consigliati. I campioni vengono prodotti in 3 giorni e la nostra produzione giornaliera raggiunge i 500.000 pezzi attraverso le linee di cuscinetti autolubrificanti.

Installazione, manutenzione e assistenza

Le boccole HZ-JDB vengono installate tramite inserimento a pressione in un alloggiamento lavorato. Il diametro esterno M6 e il foro F7 creano l'interferenza necessaria per sostenere la manica senza elementi di fissaggio aggiuntivi. Per i tipi flangiati, la flangia si appoggia contro la faccia dell'alloggiamento e impedisce il movimento assiale. Si consiglia uno smusso di ingresso sul foro dell'alloggiamento per evitare di danneggiare i tappi di grafite durante il montaggio.

Una volta installato, il cuscinetto non necessita di lubrificazione ordinaria. I controlli di manutenzione si concentrano sulla profondità dell'usura, sulle condizioni della superficie dell'albero e su qualsiasi segno di surriscaldamento. Poiché il film di grafite si rinnova automaticamente, la boccola continua a funzionare anche se il film lubrificante iniziale viene disturbato. La sostituzione segue la stessa procedura di inserimento a pressione e forniamo boccole di ricambio secondo il disegno originale.

Domande frequenti

Qual è la differenza tra HZ-JDB e HZ-JFB?

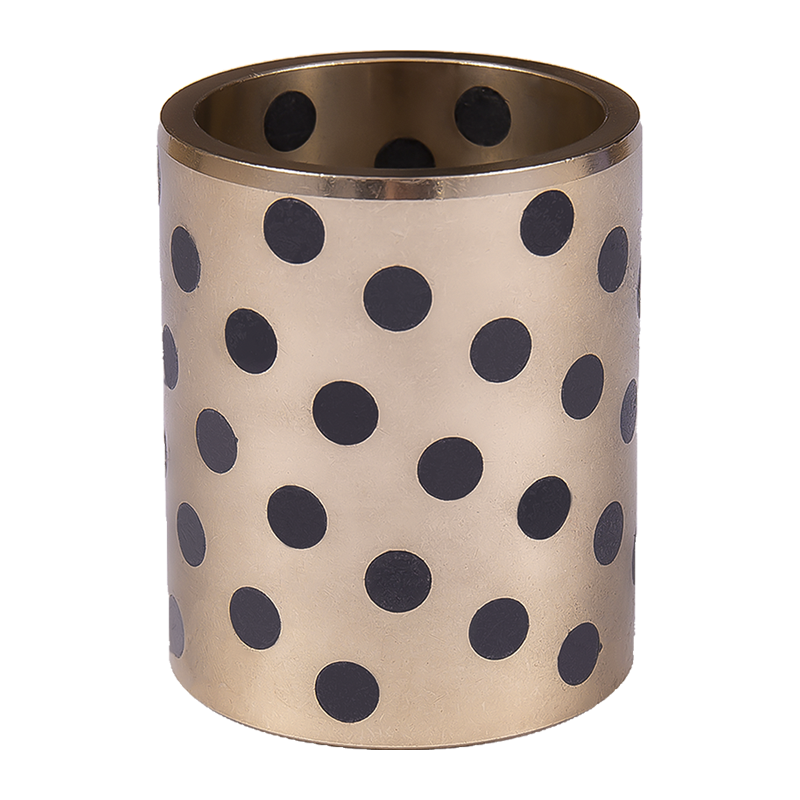

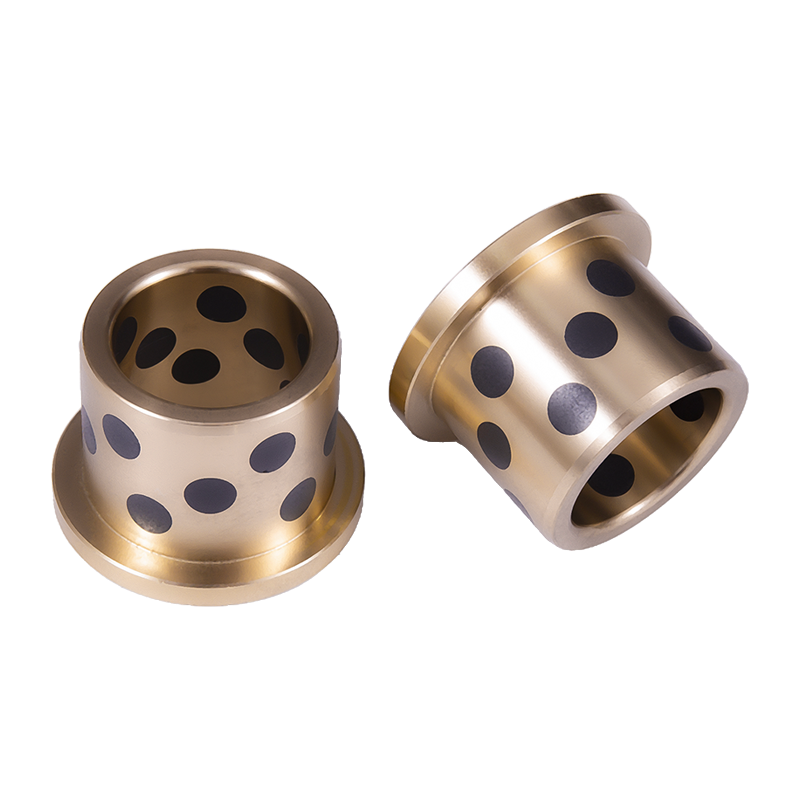

HZ-JDB è una manica cilindrica dritta per carichi radiali. HZ-JFB aggiunge una flangia integrata che posiziona il cuscinetto assialmente e distribuisce il carico su un'area dell'alloggiamento più ampia. Entrambi utilizzano lo stesso principio autolubrificante in grafite di rame.

Le boccole HZ-JDB possono funzionare completamente a secco?

SÌ. La grafite incorporata fornisce una solida lubrificazione, quindi il cuscinetto funziona senza olio o grasso. Il funzionamento a secco è comune in posizioni polverose, ad alta temperatura o inaccessibili dove la lubrificazione sarebbe poco pratica.

Quale grado dovrei scegliere per carichi elevati e alte temperature?

JDB-1 gestisce carichi generali ad alto carico fino a 100 N/mm² e 300 °C. JDB-5 supporta fino a 250 N/mm² per supporti di sollevamento pesanti ma non è adatto per acqua, acidi o alcali. JDB-2 e JDB-4 coprono posizioni a carico inferiore e ad alta temperatura.

Producete dimensioni personalizzate e modelli in grafite?

Realizziamo fori, lunghezze, flange e distribuzioni di grafite personalizzati su disegno del cliente. Le dimensioni metriche standard coprono un foro da 8–150 mm per manicotti diritti e da 10–120 mm per i tipi flangiati, con dimensioni aggiuntive disponibili su richiesta.

Di quali informazioni hai bisogno per un preventivo?

Dimensioni dell'albero e dell'alloggiamento, carico, velocità, temperatura, condizioni di lubrificazione, quantità e programma di consegna. Un disegno o un campione ci aiutano a confermare la configurazione esatta. Rispondiamo alle richieste entro 12 ore dal giorno lavorativo.

Come vengono imballate e consegnate le boccole?

Le boccole sono imballate per proteggere le superfici lavorate e i tappi in grafite durante il trasporto. Confermiamo l'imballaggio, l'etichettatura e l'ambito della consegna con l'ordine e possiamo includere registri di ispezione e certificati dei materiali per le spedizioni del progetto.
