Produttori di cuscinetti autolubrificanti HZ-10

Cosa produciamo nella gamma HZ-10

Ogni cuscinetto HZ-10 condivide la stessa architettura composita e la differenza tra i tipi è il materiale di supporto, il riempitivo superficiale e la geometria esterna. Questo è ciò che ci permette di abbinare una famiglia al funzionamento a secco, ad ambienti umidi o chimicamente aggressivi, o ad un alloggiamento che necessita di una flangia rullata invece di una semplice sede cilindrica.

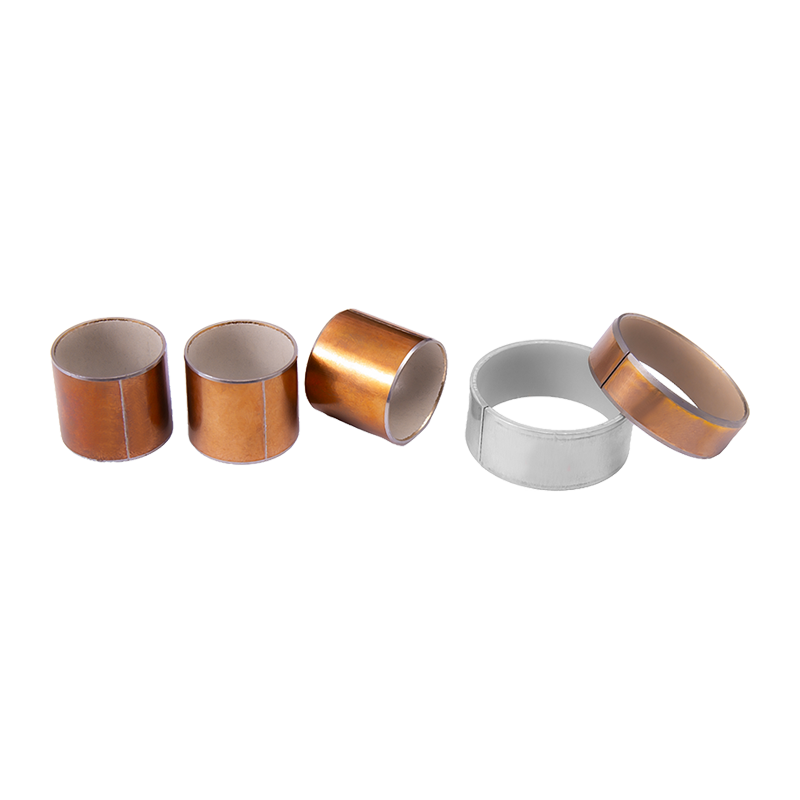

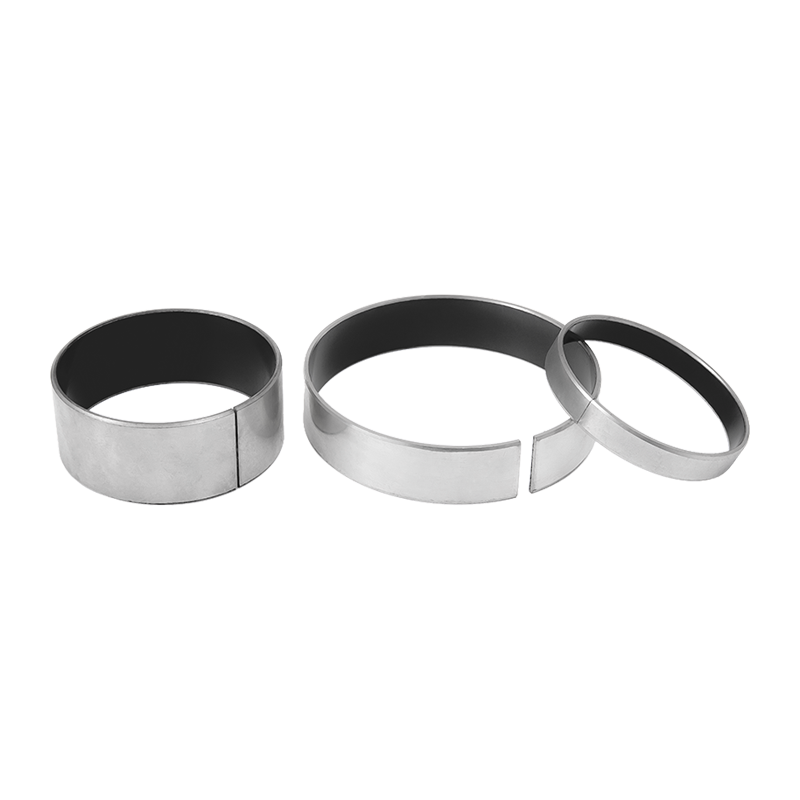

• Materiale di supporto — acciaio a basso tenore di carbonio per macchinari generici, bronzo allo stagno per posizioni ad alta temperatura e servizio continuo, acciaio inossidabile per esposizione ad acidi, alcali e acqua di mare.
• Strato superficiale — PTFE con piombo, PTFE con fibra o PTFE senza piombo con fibra d'olio per il contatto con alimenti, prodotti farmaceutici e acqua potabile.

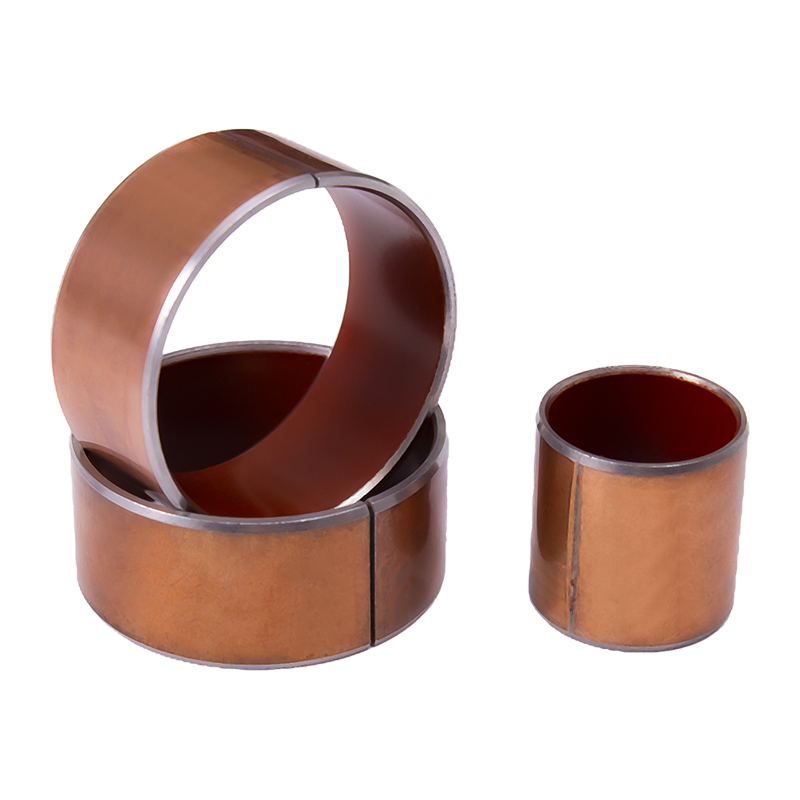

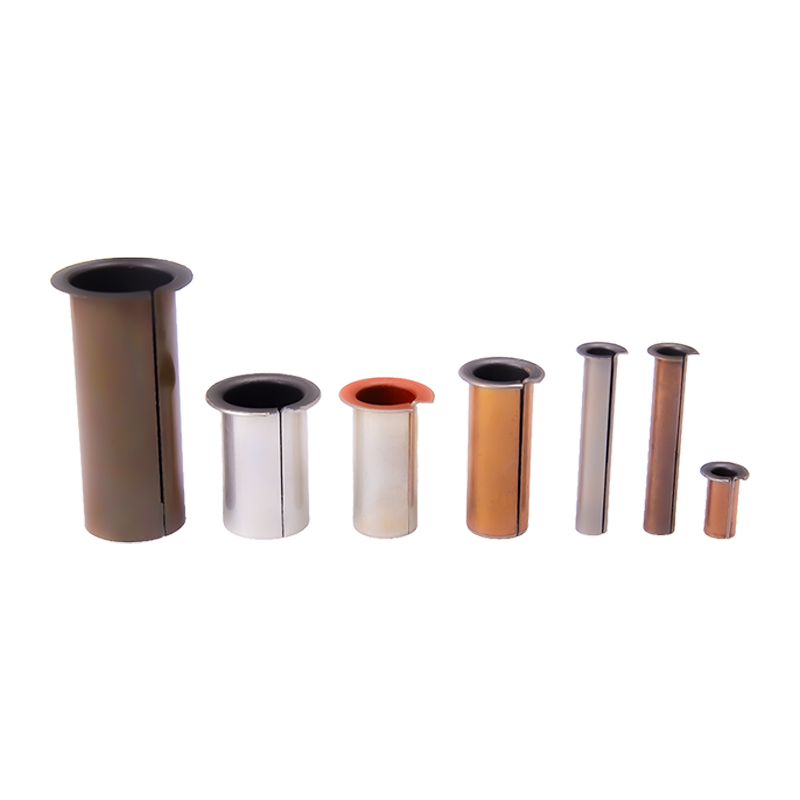

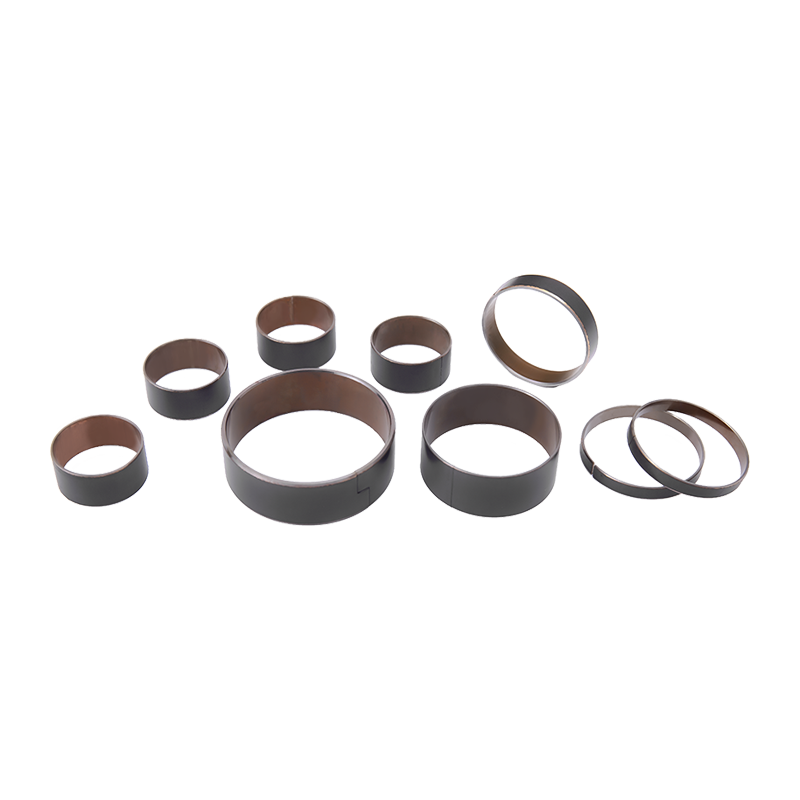

• Geometria — boccole cilindriche lisce, boccole a flangia rullata, boccole a spirale inversa e rondelle reggispinta dello stesso sistema di materiale.
• Finitura del supporto — nastro di acciaio stagnato o ramato per la protezione dalla corrosione e la tenuta a pressione.

Gamma e idoneità all'applicazione

La tabella seguente associa ciascun tipo HZ-10 alla struttura del materiale e alle applicazioni per cui è normalmente specificato. Le dimensioni seguono la norma DIN 1494 per le serie metriche standard e le dimensioni non standard vengono prodotte su disegno.

Dati tecnici dietro la selezione

Le prestazioni pubblicate per il sistema composito HZ-10 sono coerenti in tutta la famiglia, con il riempitivo superficiale e il materiale di supporto che stabiliscono i limiti pratici. Utilizziamo queste cifre come punto di partenza quando controlliamo il carico, la velocità e la temperatura di un cliente rispetto a un tipo proposto.

Lo spessore dello strato è mantenuto a 0,01–0,03 mm di superficie in PTFE, 0,2–0,3 mm di bronzo sinterizzato e 0,7–2,3 mm di supporto, con una placcatura in stagno da 0,005 mm o rame da 0,008 mm sul retro in acciaio. La tolleranza dell'albero è F7 e il foro dell'alloggiamento H7 per la serie metrica standard, pertanto la boccola può essere pressata con un normale accoppiamento con interferenza e alesata o dimensionata dopo l'installazione se il disegno lo richiede.

Dove HZ-10 si adatta alle nostre altre gamme

HZ-10 è la scelta per il funzionamento a secco ed esente da manutenzione. Quando il giunto è ingrassato o il carico è più pesante, subentrano altre famiglie della nostra gamma di prodotti.

• Cuscinetti lubrificati perimetrali HZ-20: superficie in POM o riempitiva con piombo per posizioni lubrificate con basso attrito e basso tasso di usura.
• Cuscinetto composito bimetallico HZ-800: bronzo al piombo con supporto in acciaio e scanalature per l'olio per carichi elevati e lubrificati.
• Manicotto in rame grafite HZ-JDB: connettori in grafite solida in una matrice metallica per carichi estremi e bassa velocità.
• Rondella reggispinta: facce assiali nello stesso sistema composito, comprese le versioni con foro di lubrificazione.

Informazioni che utilizziamo per configurare la tua soluzione

Un nostro preventivo viene creato dall'applicazione, non da un elenco di titoli. I seguenti input ci permettono di confermare il tipo, lo spessore della parete, la lunghezza e la fascia di tolleranza e dirvi se una dimensione standard DIN 1494 funzionerà o se è necessario un disegno.

• Diametro dell'albero e foro dell'alloggiamento — dimensione nominale e classe di tolleranza, oltre alla lunghezza ed eventuali requisiti relativi alla flangia o alla superficie di spinta.
• Caricare — radiale o assiale, statico e dinamico e se il carico è continuo o intermittente.
• Movimento — rotanti, oscillanti o lineari, con corsa e frequenza di ciclo.
• Velocità e PV — velocità di scorrimento e valore PV risultante nel punto di lavoro.
• Temperatura — funzionamento e picco, compreso l'eventuale assorbimento di calore durante l'avvio o l'arresto.
• Ambiente — esposizione a umidità, sale, acidi o alcali, lavaggio, polvere e eventuale contatto con alimenti o prodotti farmaceutici.
• Superficie di accoppiamento — materiale dell'albero, durezza e finitura superficiale, poiché HZ-10 forma una pellicola di trasferimento e tollera un albero non trattato.
• Volume e confezione — quantità annua, dimensione del lotto ed eventuali requisiti di etichettatura o cartone.

Produzione, qualità e supporto al progetto

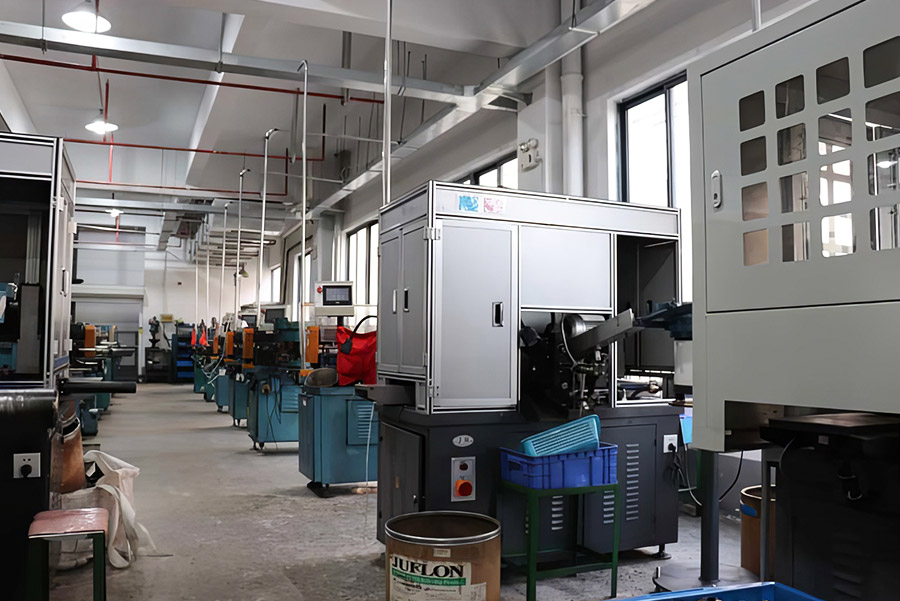

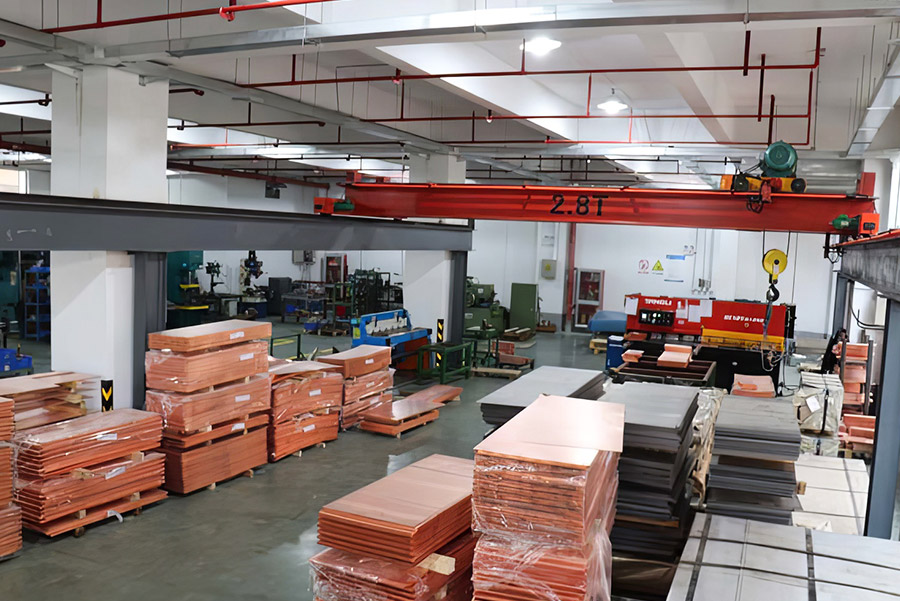

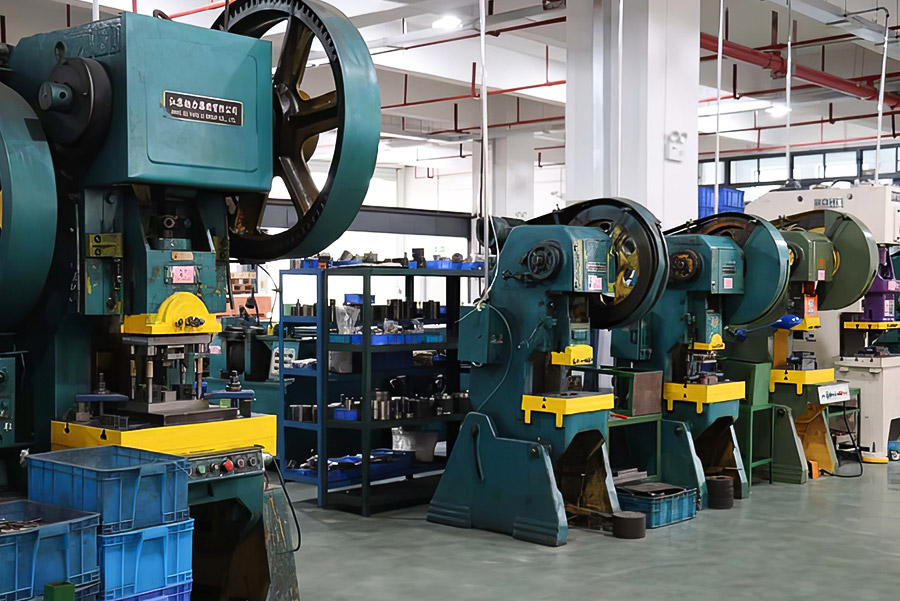

Il nostro stabilimento di Nanxun esegue il taglio di coil, la sinterizzazione della polvere di bronzo, la calandratura del PTFE, la laminazione, la punzonatura e la smussatura automatica, con utensili disponibili per le serie standard e per dimensioni specifiche del cliente. I campioni vengono prodotti in tre giorni e le linee supportano un'elevata produzione giornaliera per programmi ripetuti. Disponiamo della certificazione di qualità automobilistica IATF 16949, dello status di impresa nazionale ad alta tecnologia e di un certificato del sistema di gestione della qualità, e il nostro materiale HZ10 è stato utilizzato nelle applicazioni di ammortizzatori automobilistici.

Per il lavoro di progetto confermiamo il disegno e la pila di tolleranze prima dell'attrezzatura, forniamo campioni del primo articolo per controlli di idoneità e funzionalità e conserviamo i registri dei materiali e delle dimensioni per i lotti consegnati. La guida all'installazione copre la pratica di inserimento a pressione, la smussatura dell'attacco dell'alloggiamento e l'opzione di una pellicola di olio leggero durante l'assemblaggio dove il giunto funziona al massimo della sua gamma PV.

Domande frequenti

I cuscinetti HZ-10 possono funzionare completamente a secco?

SÌ. Lo strato superficiale a base di PTFE trasferisce una pellicola sull'albero di accoppiamento durante il rodaggio, che è ciò che consente il funzionamento a secco con il coefficiente di attrito pubblicato. Il servizio a secco è limitato a 2,5 m/s e un PV continuo di 1,8; se il giunto è oliato o ingrassato, la velocità può aumentare fino a 5,0 m/s e il PV fino a 60,0.

Quale tipo dovrei usare in un ambiente corrosivo o lavabile?

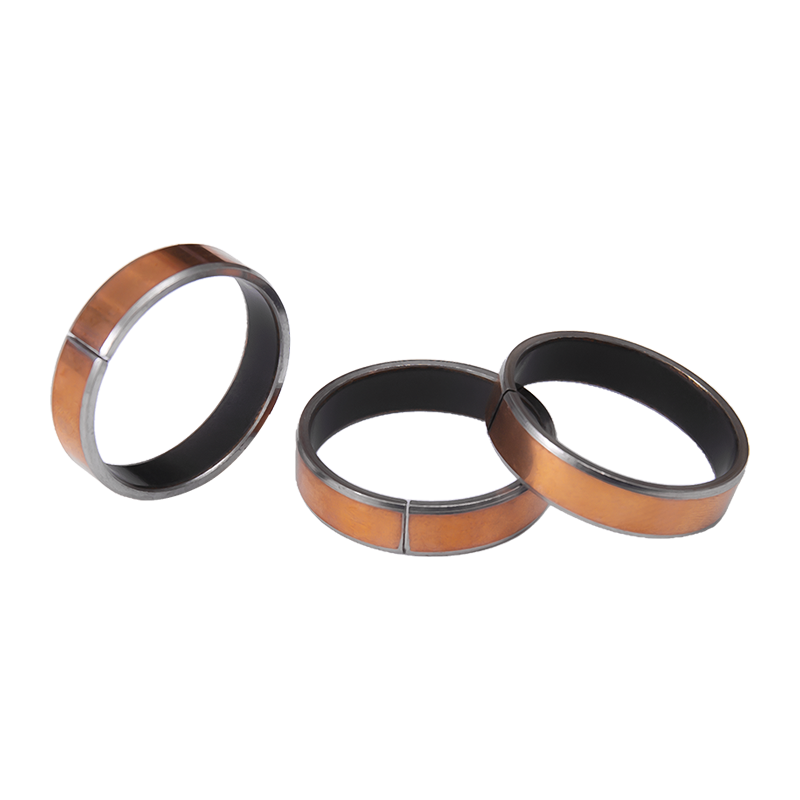

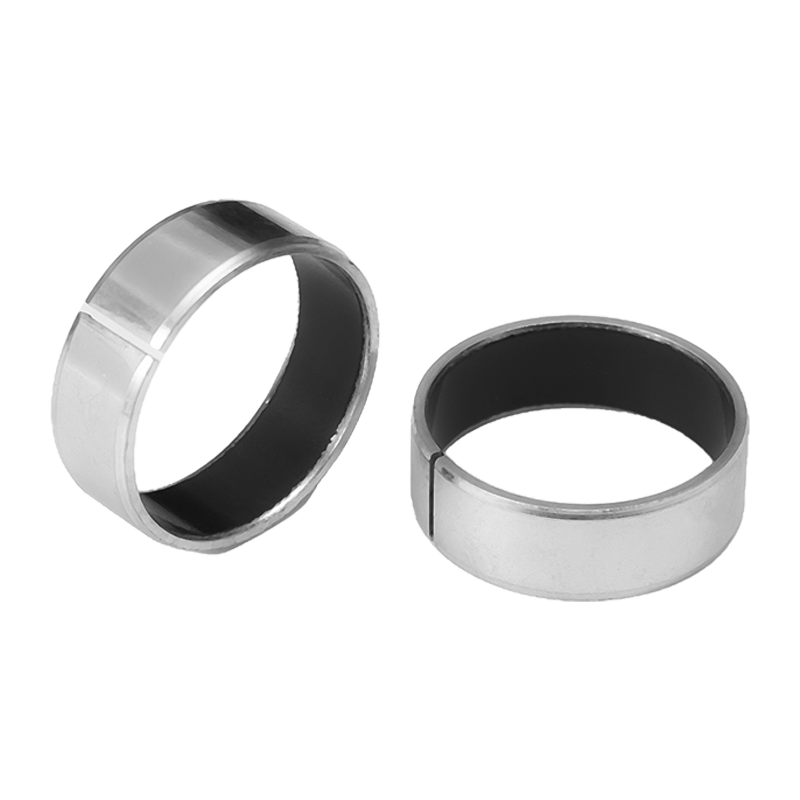

HZ1S utilizza un supporto in acciaio inossidabile con una superficie in PTFE senza piombo, quindi resiste a olio, acidi, alcali e acqua di mare ed è adatto per posizioni alimentari, farmaceutiche, pompe e marine. HZ1B con il suo supporto in bronzo è la scelta per condizioni di sale umido dove è necessaria anche una maggiore capacità di carico.

Di quale durezza e finitura dell'albero hai bisogno?

HZ-10 è progettato per funzionare contro un albero non trattato. La pellicola di trasferimento protegge la controfaccia, quindi l'indurimento superficiale non è obbligatorio, il che riduce il costo del componente di accoppiamento. Una finitura rettificata che rientra nell'intervallo normale per i cuscinetti a strisciamento garantisce il rodaggio più stabile.

Fornite dimensioni e versioni flangiate non standard?

Produciamo sia a disegno che secondo la serie metrica standard DIN 1494. Le boccole a flangia rullata, le boccole a spirale inversa e le rondelle reggispinta fanno tutte parte della famiglia HZ-10 e disponiamo di utensili per un'ampia gamma di dimensioni. Inviaci il diametro dell'albero, il foro dell'alloggiamento, la lunghezza e le dimensioni della flangia e confermeremo la fattibilità.

Come viene installato e trattenuto il cuscinetto?

L'adattamento standard è l'albero F7 nell'alloggiamento H7, pressato con un albero adatto e un ingresso dell'alloggiamento smussato. Il retro in acciaio può essere stagnato o ramato per migliorare la protezione e la ritenzione dalla corrosione. Dopo la pressatura, il foro può essere dimensionato se il disegno richiede un gioco di esercizio più stretto.

Di cosa hai bisogno per richiedere un preventivo per un programma di cuscinetti HZ-10?

Diametro dell'albero e foro dell'alloggiamento con tolleranze, lunghezza, carico, tipo di movimento, velocità, temperatura, ambiente e quantità annuale. Con questi input selezioniamo il tipo, confermiamo lo spessore della parete e la placcatura e restituiamo una configurazione con i tempi di campionamento. Le richieste ricevono risposta entro 12 ore lavorative.
