Cosa sono i cuscinetti in tecnopolimero HZ-EP

I cuscinetti HZ-EP sono elementi di scorrimento piani formati da materiale termoplastico tecnico mediante stampaggio ad iniezione, con rinforzo in fibra e riempitivi di lubrificante solido dove il servizio lo richiede. Poiché la geometria deriva da uno stampo anziché da un ciclo di lavorazione, possiamo produrre nervature, flange, sacche di olio o grasso, elementi a scatto e fori non circolari che sarebbero costosi in bronzo o acciaio.

La matrice del materiale trasporta il lubrificante, quindi il cuscinetto funziona a secco o con solo lubrificazione limite. L'attrito rimane basso sia in condizioni asciutte che lubrificate e il polimero tollera ambienti umidi, salini e leggermente chimici dove una boccola metallica si corroderebbe. La bassa densità riduce inoltre la massa rotante e il rumore trasmesso.

Dove si adatta la gamma

• Componenti automobilistici — cerniere del sedile, perni dei pedali, punti di chiusura e di collegamento, supporti del motore e meccanismi interni.
• Macchinari industriali — azionamenti per trasportatori, linee di confezionamento ed etichettatura, seguicamma e giunti rotanti a bassa velocità.
• Attrezzature mediche e di laboratorio — gruppi, centrifughe e strumenti a umidità controllata in cui la contaminazione del lubrificante è inaccettabile.
• Attrezzature agricole e outdoor — punti di articolazione e collegamenti esposti a polvere, acqua e agenti atmosferici.

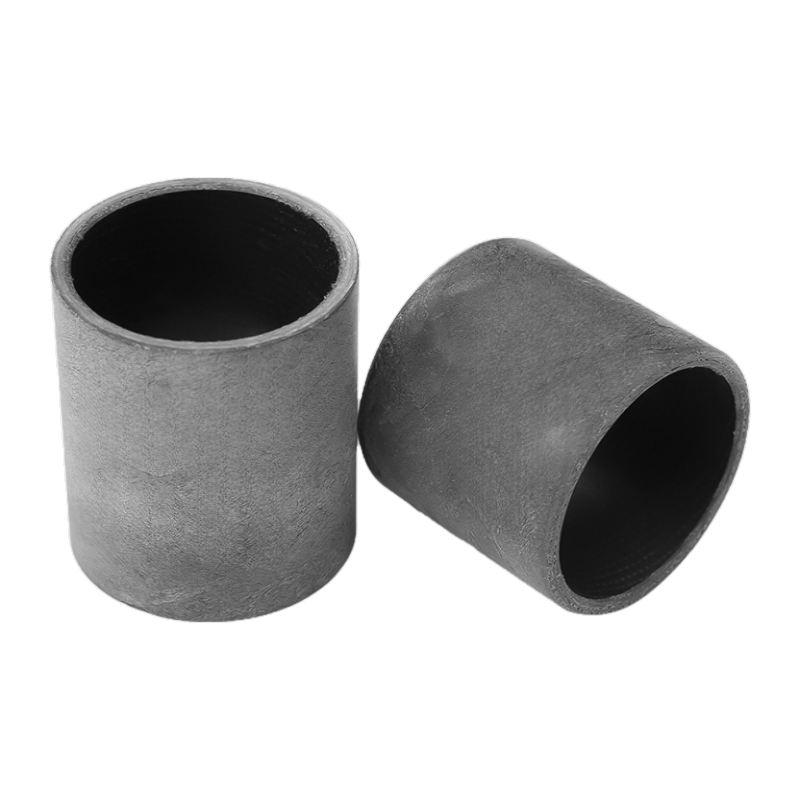

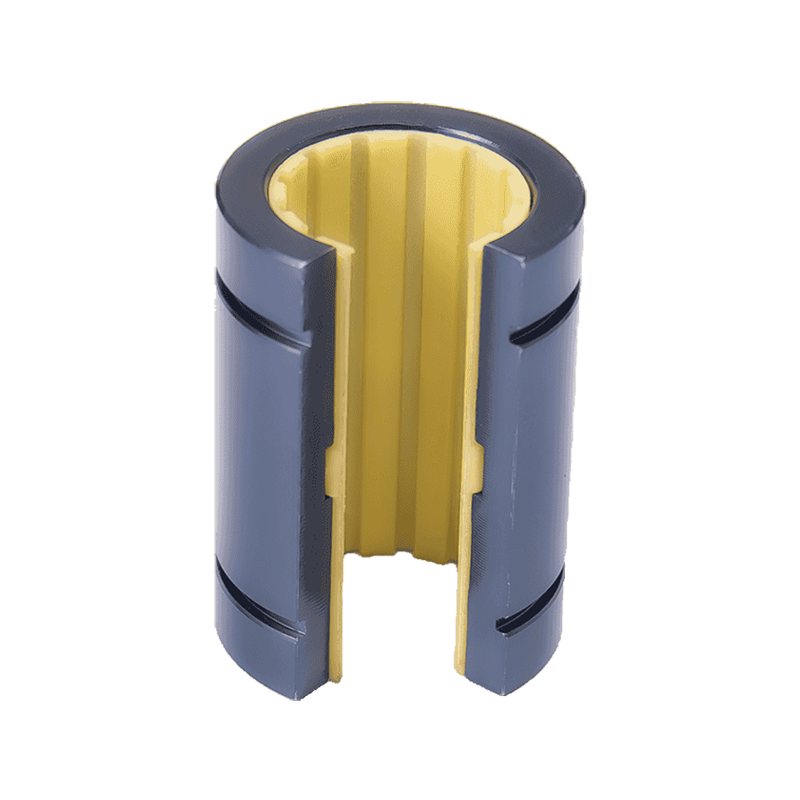

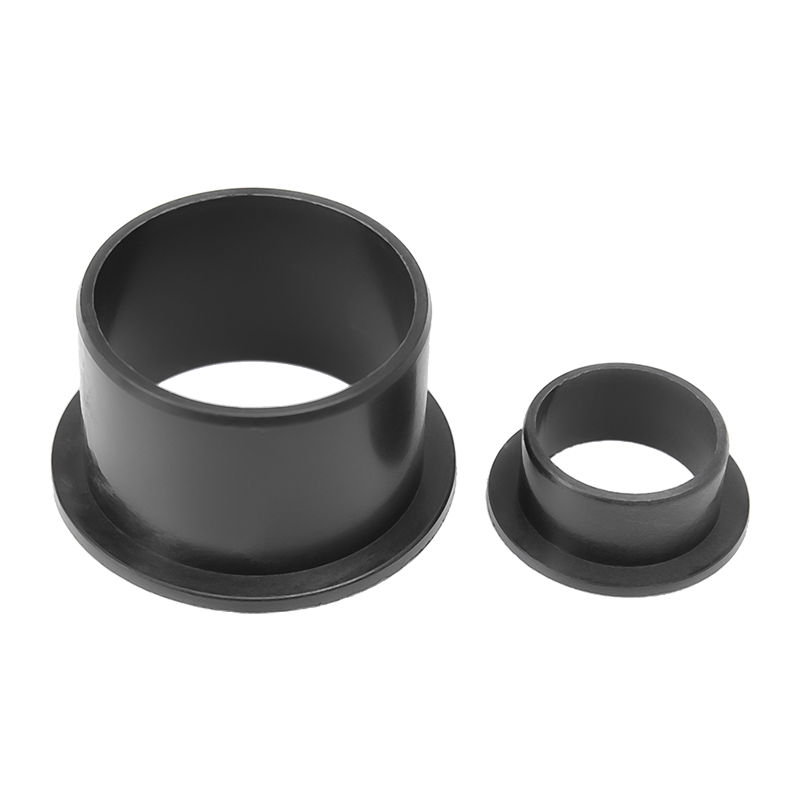

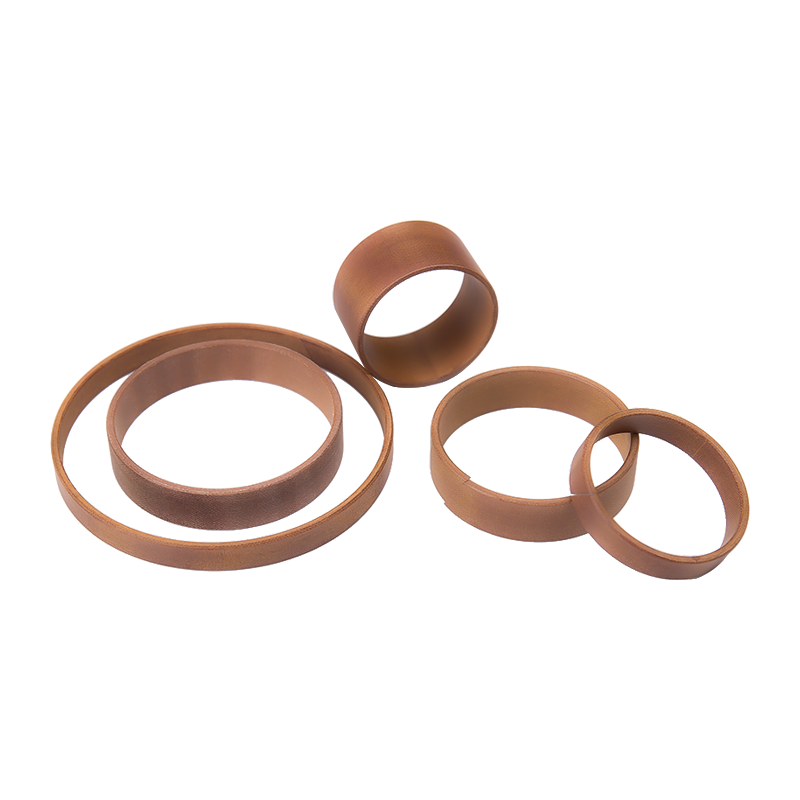

La nostra gamma di prodotti HZ-EP

La famiglia HZ-EP è organizzata per tipo di movimento e stile di montaggio, pertanto è possibile abbinare un progetto alla geometria standard più vicina prima di discutere qualsiasi attrezzatura.

Materiali e specifiche critiche

La pellicola HZ-LIN standard e i gradi di precisione utilizzano una matrice di plastica tecnica ad alta resistenza come POM o PA66, rinforzata con fibre e caricata con lubrificanti solidi tra cui PTFE e grafite. Il lubrificante viene rilasciato progressivamente durante il movimento, mantenendo il coefficiente di attrito nella regione di 0,05–0,15 tra circa −40 °C e 120 °C e supporta valori PV dinamici fino a circa 1,5 MPa·m/s.

• Resistenza alla compressione statica — fino a circa 120 MPa per i gradi con film rinforzato.

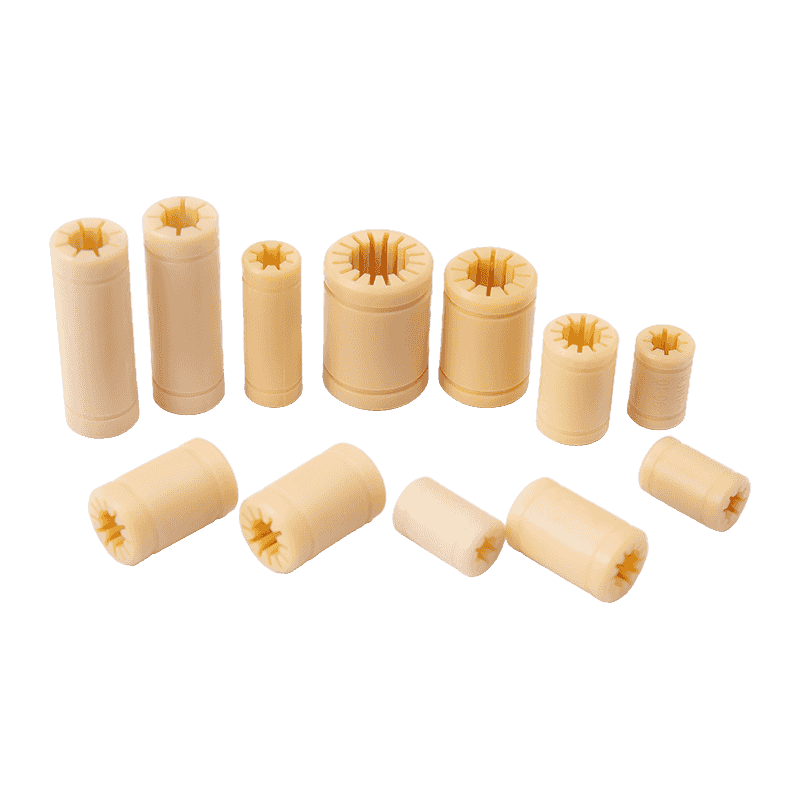

• Tolleranza del foro di precisione — Le boccole di precisione HZ-LIN sono mantenute a circa ±0,02 mm con rugosità del foro Ra ≤ 0,8 µm per eliminare lo stick-slip.
• Assorbimento dell'umidità — inferiore allo 0,5% per il grado di precisione, mantenendo le dimensioni stabili in apparecchiature a umidità controllata.
• Adattamento dell'alloggiamento — le boccole di precisione sono dimensionate per alloggiamenti H7 e installazione a pressione.
• Valutazioni del carico — le tabelle del catalogo elencano la capacità di carico dinamico e statico per dimensione del foro, ad esempio LIN-00-20 a 1125 N dinamico e 7875 N statico.

Poiché il polimero è chimicamente inerte e non poroso, resiste all'ossidazione, agli acidi diluiti e all'esposizione salina e non supporta la crescita microbica, rilevante per gli assemblaggi medici e adiacenti agli alimenti. I contaminanti duri si incastrano nella superficie invece di rigare l'albero.

Velocità, carico e comportamento termico

I termoplastici si comportano diversamente dal bronzo alla velocità. Il calore generato sull'interfaccia di scorrimento deve fuoriuscire attraverso l'albero e l'alloggiamento, pertanto il PV consentito diminuisce all'aumentare della velocità continua e all'avvicinarsi della temperatura ambiente al limite del materiale. Dimensioniamo il cuscinetto in modo che il prodotto della pressione di contatto e della velocità di scorrimento rimanga all'interno dell'involucro del materiale durante il ciclo di lavoro effettivo, non a un picco nominale.

La stabilità dimensionale al calore è un vero vantaggio: il polimero non si espande come il metallo, quindi il gioco rimane prevedibile e il rischio di grippaggio dovuto alla crescita termica è ridotto. La struttura smorza anche le vibrazioni armoniche, riducendo il rumore e la risonanza nei macchinari di precisione.

Opzioni di configurazione

All'interno della famiglia HZ-EP regoliamo la qualità del materiale, lo spessore della parete, la fascia di tolleranza del foro, la forma della flangia, le tasche di lubrificazione, i labbri di tenuta e gli smussi terminali per adattarli all'assemblaggio. Le decisioni tipiche sulla configurazione includono:

• Pacchetto di resina di base e riempitivo: non riempito, rinforzato con fibre o caricato con lubrificante solido.
• Classe di tolleranza del foro e del diametro esterno adattata all'accoppiamento dell'albero e al foro dell'alloggiamento.
• Geometria di scorrimento piana, flangiata, sigillata o lineare.
• Fori per l'olio, scanalature per l'ingrassaggio o tasche a forma di diamante dove è disponibile la lubrificazione limite.
• Colore e marcatura per l'identificazione della catena di montaggio.

Laddove una dimensione standard del catalogo non sia adatta, esaminiamo un disegno e confermiamo se è possibile adattare uno stampo esistente o se è necessario un nuovo strumento. L'attrezzatura per lo stampo viene gestita internamente, il che riduce il percorso dal disegno al primo articolo.

Installazione, assemblaggio e integrazione di linea

I cuscinetti HZ-EP sono progettati per un semplice assemblaggio a pressione con una pressione minima, che riduce il rischio di distorsione del foro sulla linea. I gradi di precisione sono compatibili con gli alloggiamenti H7; i tipi di pellicola scorrevole vengono forniti con disegni di assemblaggio del foro base in modo che il foro dell'alloggiamento, la larghezza della scanalatura e le caratteristiche di ritenzione possano essere lavorati per adattarsi.

Per l'assemblaggio automatizzato possiamo definire smussi di ingresso, spalle di ritenzione e caratteristiche di orientamento e fornire il rapporto dimensionale necessario per impostare la forza e la corsa della pressa. La finitura dell'albero è importante tanto quanto il cuscinetto: un albero rettificato e temprato nell'intervallo Ra 0,2–0,8 µm offre il comportamento di attrito più stabile, mentre alberi molto ruvidi accelerano l'usura.

Controllo qualità e accettazione

La produzione si avvale di oltre 280 set di attrezzature speciali con 50 linee di produzione automatiche, supportate da stampi interni e da un team tecnico di oltre 150 persone. L'ispezione dimensionale riguarda il diametro del foro, il diametro esterno, lo spessore della parete, la geometria della flangia e la lunghezza rispetto al disegno concordato.

• Ispezione del primo articolo e rapporto dimensionale prima del rilascio del lotto.
• Tracciabilità dei materiali e dei lotti attraverso lo stampaggio e la finitura.
• Piani di campionamento concordati per progetto per caratteristiche critiche.
• Documentazione di certificazione disponibile per programmi automobilistici e industriali, tra cui IATF16949 e registrazioni del sistema di gestione della qualità.

I criteri di accettazione sono fissati nel disegno e nel piano di ispezione prima della produzione, quindi entrambe le parti misurano le stesse caratteristiche allo stesso modo.

Informazioni che utilizziamo per configurare la tua soluzione

Per passare da una richiesta ad una configurazione e ad un preventivo aziendale, lavoriamo a partire dai dati operativi riportati di seguito. Laddove un valore non sia ancora fissato, possiamo proporre un punto di partenza e confermarlo nella domanda.

Manutenzione, ricambi e assistenza

I cuscinetti autolubrificanti HZ-EP eliminano la linea di grasso, l'intervallo di rilubrificazione e i tempi di fermo associati. In servizio l'usura è progressiva e prevedibile; la sostituzione è un'operazione di estrazione e inserimento utilizzando lo stesso foro dell'alloggiamento. Conserviamo i registri degli stampi in modo che gli ordini ripetuti riproducano la geometria originale e possiamo fornire lotti sostitutivi rispetto al riferimento del disegno originale.

Per i programmi ad alto volume consigliamo di conservare una quantità di riserva definita presso la sede del cliente anziché fare affidamento su spedizioni di emergenza e possiamo imballare le parti in kit pronti per la linea o contenitori sfusi per adattarsi al processo di ricezione.

Documentazione, imballaggio e ambito di consegna

Ogni ordine è accompagnato dalla documentazione concordata in fase di preventivo: rapporti dimensionali, dichiarazioni materiali e copie di certificazione ove il programma lo richieda. L'imballaggio è specificato per parte (sacconi sfusi, vassoi a strati o protezione individuale per fori di precisione) in modo che le parti arrivino senza danni alla superficie.

L'entità della fornitura viene confermata per iscritto prima della produzione, con riferimento alla quantità, all'imballaggio, alla marcatura e ai documenti di ispezione allegati. I campioni vengono prodotti in tre giorni per le configurazioni standard, il che consente un controllo di idoneità e funzionalità prima di passare a un lotto completo.

Domande frequenti

I cuscinetti HZ-EP possono funzionare completamente a secco?

SÌ. Il lubrificante solido nella matrice polimerica fornisce l'interfaccia di scorrimento, quindi non è richiesto grasso o olio esterno. Il funzionamento a secco è la condizione normale per la pellicola e i gradi di precisione; laddove è presente una scanalatura per il grasso o un foro per l'olio, è lì per prolungare la durata in caso di utilizzo FV più elevato, non come requisito obbligatorio.

Quale finitura e tolleranza dell'albero deve avere l'albero accoppiato?

Un albero rettificato nell'intervallo Ra 0,2–0,8 µm offre il comportamento di attrito e usura più stabile. La tolleranza dell'albero deve essere letta insieme alla fascia di tolleranza del foro nella tabella del catalogo, poiché il gioco di esercizio è la differenza tra loro. Confermiamo la coppia rispetto al disegno prima del rilascio.

Come scelgo tra la boccola di precisione e la pellicola di scorrimento?

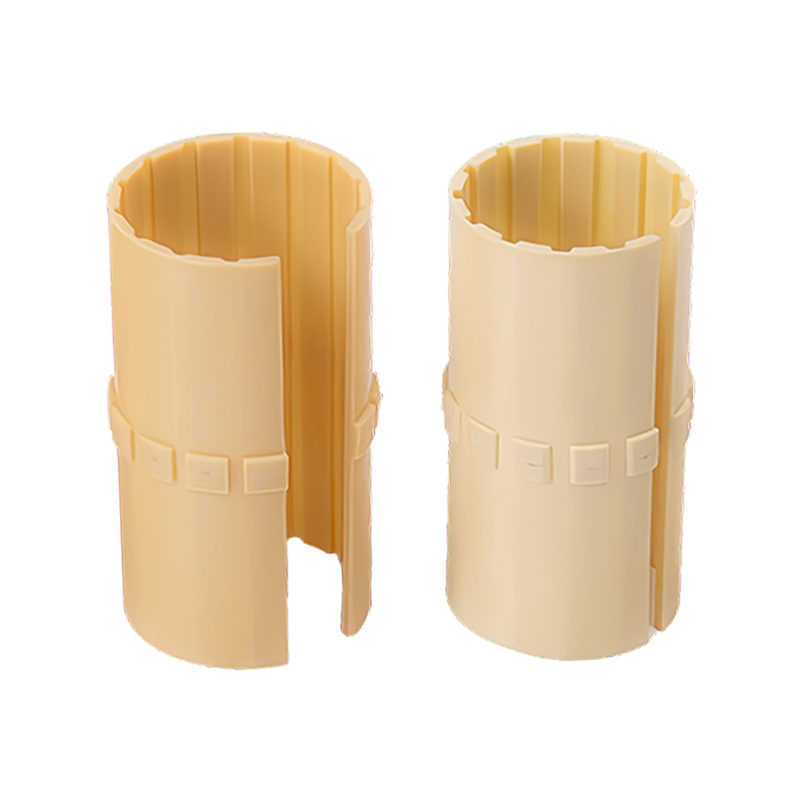

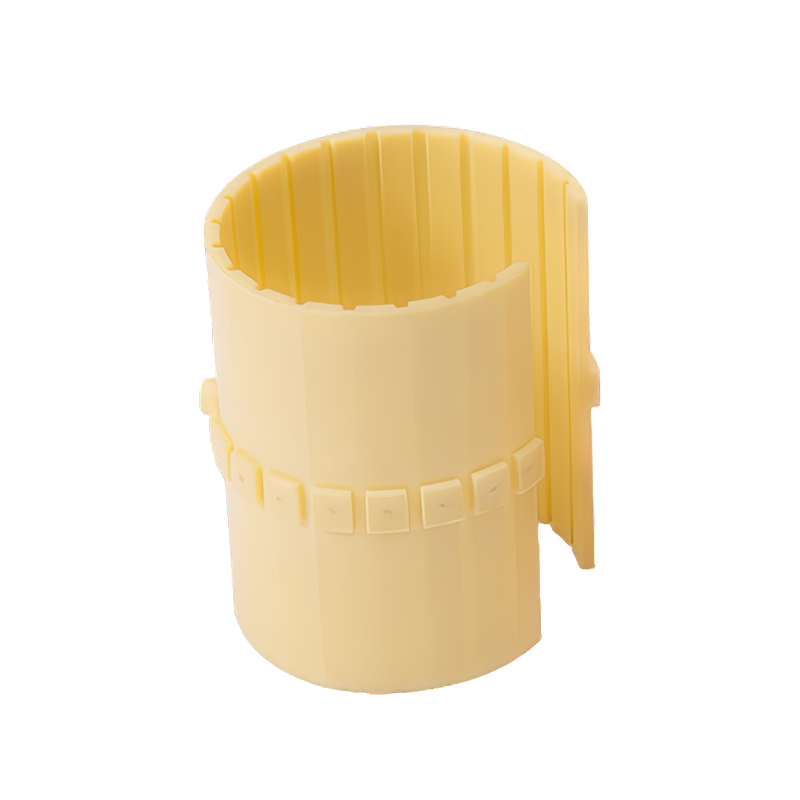

La boccola di precisione è un componente stampato o lavorato a macchina con una tolleranza del foro ristretta e una parete spessa, adatto all'installazione a pressione in un alloggiamento H7 e al servizio oscillante o di micromovimento. La pellicola scorrevole è un elemento avvolto a parete sottile per alloggiamenti con fori più grandi e assemblaggi a basso costo ed è disponibile in versioni semplici e sigillate.

Potete produrre dimensioni o geometrie non standard?

SÌ. Con attrezzature per stampi interne e un team tecnico di oltre 150 persone, adattiamo stampi esistenti o ne sviluppiamo di nuovi per fori non circolari, flange, elementi di ritenzione e labbri di tenuta. Invia il disegno con i dati di funzionamento e ti confermeremo la fattibilità e il percorso di attrezzaggio.

Qual è il tempo di consegna tipico per i campioni e la produzione?

I campioni per le configurazioni standard vengono prodotti in tre giorni. I tempi di produzione dipendono dalla possibilità di utilizzare attrezzature esistenti o dalla necessità di un nuovo stampo e vengono confermati nel preventivo una volta stabiliti il ​​disegno e il volume annuale.

Quali documenti accompagnano una spedizione?

La documentazione viene concordata per programma e può includere rapporti di ispezione dimensionale, dichiarazioni di materiali e copie di certificazione. Il set esatto è elencato nella conferma dell'ordine in modo che l'ispezione ricevente sappia cosa aspettarsi.
