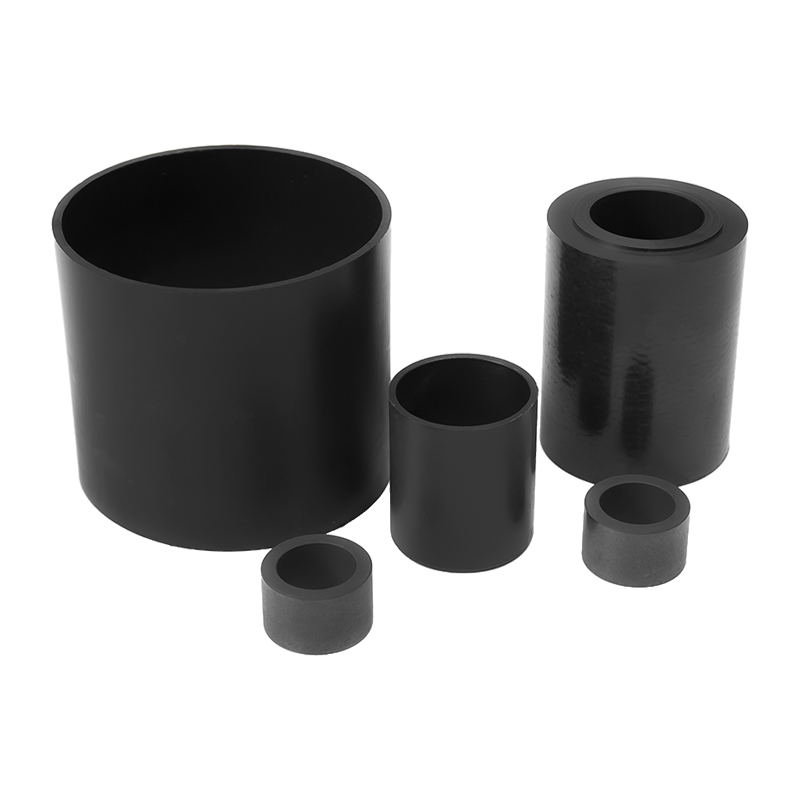

HZ-GSM Cuscinetto scorrevole in plastica tecnica

Il materiale G più popolare al mondo. I cuscinetti della serie G possono soddisfare diverse esigenze in un'ampia gamma di campi: sono davvero versatili. Le applicazioni tipiche includono carichi di fascia medio-alta, temperature di esercizio moderate e velocità.

Funzionamento a secco, esente da manutenzione
Resistenza all'usura
Resistente alla polvere e allo sporco
Basso rumore, senza inquinamento
elevato rapporto prestazioni-prezzo

Occasioni adatte:
Cuscinetto economico a tutto tondo
Funzionamento a secco esente da manutenzione
smorzamento
Elevata resistenza all'usura
Resistente alla polvere e allo sporco
elevato rapporto prestazioni-prezzo
In grado di sopportare carichi da moderati ad elevati
Velocità operativa inferiore alla media
Utilizzato per movimenti oscillatori e rotatori

Non applicabile per:
Quando è necessario praticare dei fori sulla superficie della parete
Quando è richiesta un'eccellente resistenza all'usura
Quando è richiesta una resistenza chimica universale
Se la temperatura rimane superiore a 130 ℃
Utilizzato per applicazioni subacquee

Tabella delle proprietà dei materiali dei cuscinetti in plastica

prestazioni generali		Cuscinetti per uso generale	Veloce ed esperto di movimento lento	Lo spessore della parete è solido e ammortizzante	Tutti gli alberi del tipo maratona vengono utilizzati	Alta tecnologia specialisti dei problemi sono resistenti alle alte temperature	Basso assorbimento ed economico	Scopo generale con elevata resistenza ai media	Può entrare in contatto con gli alimenti	Carico elevato applicazioni
		G	J	M	Dentro	X	P	H	A	Q
	densità	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	colore	Grigio scuro	Giallo	Nero carbone	Giallo	nero	nero	grigio	bianco	nero
	Massimo assorbimento d'acqua a 23°C/50% umidità relativa [% peso]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Massimo assorbimento d'acqua [% peso]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Coefficiente di attrito radente contro albero in acciaio [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	PV massimo (funzionamento a secco)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Proprietà meccaniche	Modulo di elasticità [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Resistenza alla trazione a 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Resistenza alla compressione [MPa]	78	60	52	61	100	66	81	78	89
	Superficie statica massima consentita pressione (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Durezza Shore D	81	74	79	77	85	75	87	76	83
Proprietà fisiche e termiche	Temperatura massima in funzionamento continuo [°C]	130	90	80	90	250	130	200	90	135
	Temperatura massima durante il funzionamento breve [°C]	220	120	170	180	315	200	240	110	155
	Temperatura minima di esercizio [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Conduttività termica [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Coefficiente di dilatazione termica (a 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Conduttività elettrica	Resistività di volume [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Conduttività elettrica	Resistenza superficiale [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Le dimensioni metriche standard per i cuscinetti radenti sono conformi allo standard ISO3547-1 e vengono fornite dimensioni speciali

Digitare				Dimensioni
Materiale	Dentrosieme dritto	Sistema metrico	Cuscinetto	Dentroner meridian d1	Diametro esterno d2	Lunghezza b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
Dentro	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Rapporto tra smusso e d1 2) Spessore<1 mm, smusso=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 commissione pubblica E10	d2	Foro sedile H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
