Applicazioni tipiche
01 / anello di guida del cilindro idraulico, anello di supporto
02 / macchine idrauliche, manicotto guida colonna per macchine utensili per forgiatura
03 / macchine edili, boccola supporto assale oscillante per veicoli
Parametri tecnici
| Modellololo | colore | Densità (8/cmP) |
Forza di allungamento
(MPa) | resistenza alla compressione | Durezza | coefficiente di attrito | Temperatura operativa
(°C) |
| Piatto sulla superficie laminata | Perpendicolare alla superficie del laminato | asciutto | Lubrificazione ad olio |
| PFC-1 | Marrone giallastro pallido | 1.2-1.4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~130 |

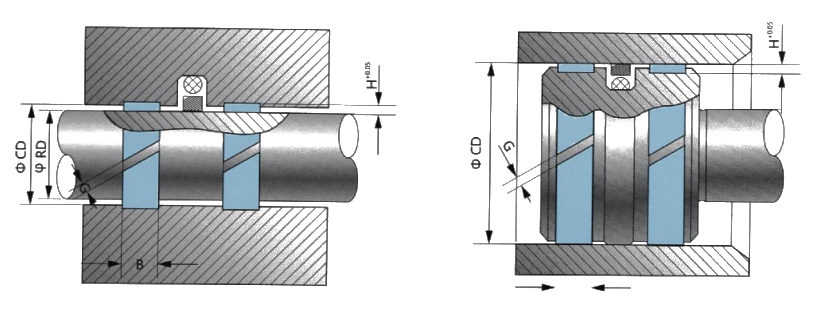

Gli anelli di supporto del pistone del cilindro idraulico e dell'asta del pistone si riferiscono alle specifiche
Dimensioni: mm
| Materiale | Tolleranza diametro esterno CD | Tolleranza del diametro interno d | Tolleranza spessore parete H | Tolleranza sulla larghezza B | CD OD dell'incisione | Incisione G | Tolleranze all'incisione |
Serie PFC
Anelli guida tessuto ad alta resistenza | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Introduzione materiale
Il materiale PFC-2 è un materiale composito ad alta resistenza formato mediante termoindurimento a una determinata temperatura e pressione utilizzando resina fenolica solubile contenente grafite uniformemente dispersa e tessuto in fibra di cotone di alta qualità. Ha un'elevata resistenza meccanica, eccellenti prestazioni di attrito e usura, buona resistenza alla temperatura e può sopportare forti vibrazioni, carichi d'urto e carichi rotazionali lievi in condizioni semistatiche. Può funzionare in condizioni di basso contenuto di olio o senza olio ed è adatto per macchinari di ingegneria, boccole di supporto per ponti girevoli di veicoli di ingegneria, guide per colonne di letti di presse per forgiatura, cuscinetti sferici, ecc.
Parametri tecnici
| Modellololo | Coloree | Densità
(g/m.) | Resistenza alla trazione
(MPa) | Resistenza alla compressione | durezza | Coefficiente di attrito | Temperatura operativa (°C) |
| Parallelo alla superficie laminata | perpendicolare alla superficie del laminato | Asciutto | Lubrificazione ad olio |
| PFC-2 | nero | 1.2-1.4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~130 |
Applicazioni tipiche
01/Valvola a sfera, manicotto dell'albero della valvola a farfalla
02/Manicotto guida colonna verde per Plastic Machinery
03/Manicotto albero macchine idrauliche
04/Macchine idrauliche, manicotto guida colonna per forgiatrice
05/Macchine edili, rivestimento staffe per ponti girevoli per veicoli
06/Cuscinetti sferici e materiali per cuscinetti marini per apparecchiature di ingegneria navale
Introduzione materiale
Questo materiale è composto da fibre sintetiche, resina poliestere rinforzata e micropolveri autolubrificanti. Ha un basso coefficiente di attrito, elevate proprietà meccaniche e resistenza alla corrosione chimica
Ha buone prestazioni e basso assorbimento d'acqua.
Parametri tecnici
| Modellololo | Color |
Densità
(g/m) | Resistenza alla compressione
(MPa) | Sistema di attrito (attrito a secco) | Temperatura operativa |
| Temperatura minima | Temperatura minima |
| PFC-20 | Verde o bianco | 1.2-1.4 | 330 | 0,13 (utilizza GB/T3960) | 120 | -40 |
Applicazioni tipiche
01/Anello di guida
02/Cuscinetti, manicotti per alberi e gusci di cuscinetti
03/Costruzione navale e componentistica nautica
04/Parti di macchine edili
05/Componenti per la generazione di energia idraulica
