HZ20 Cuscinetto in rame sinterizzato poroso in alluminio ad alto contenuto di stagno

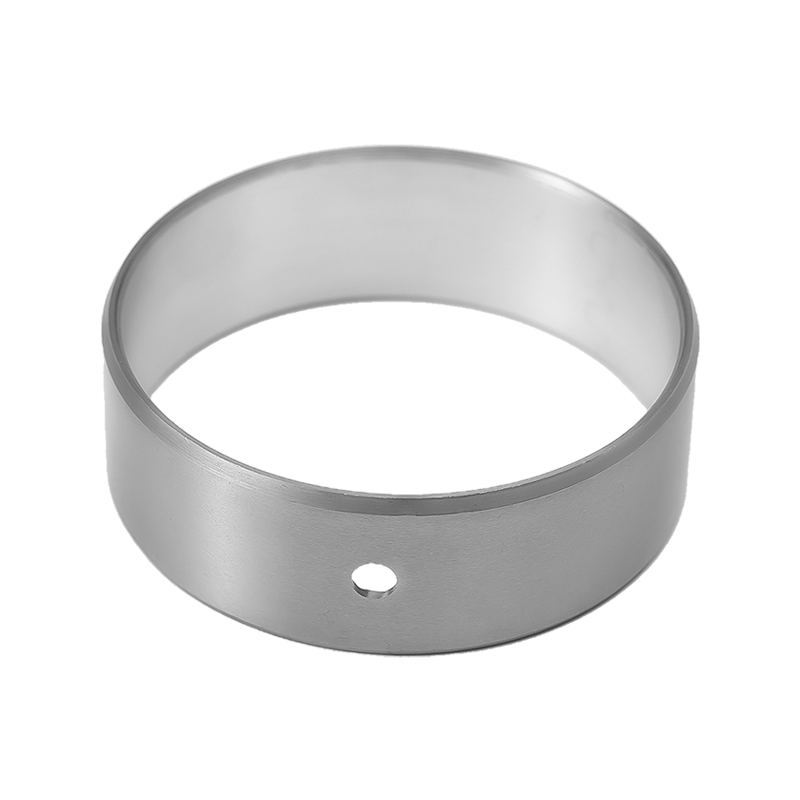

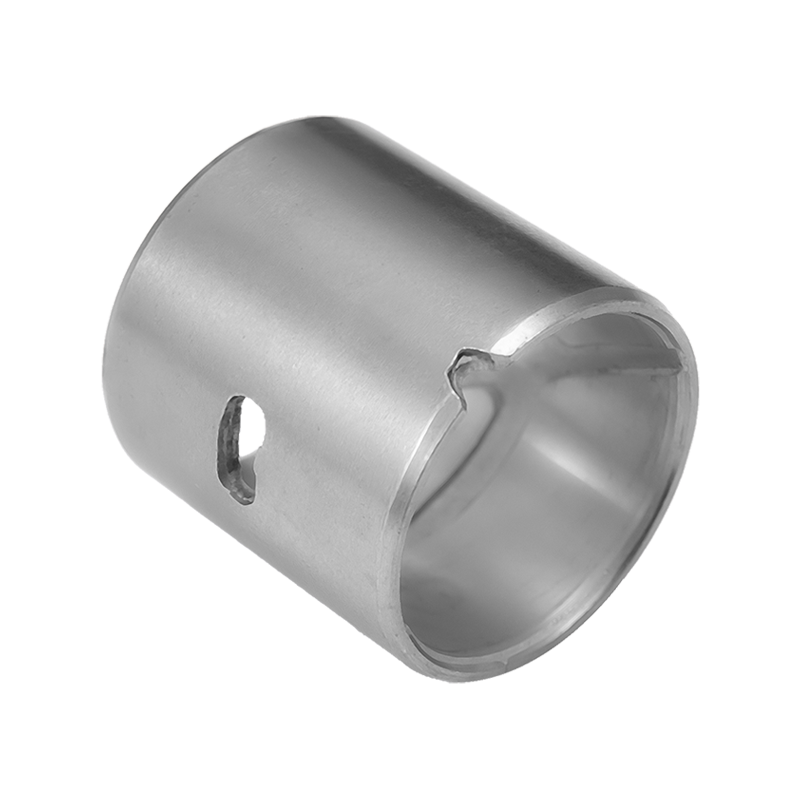

Il cuscinetto in rame sinterizzato poroso in alluminio ad alto contenuto di stagno HZ20 è progettato per fornire prestazioni affidabili in motori e sistemi meccanici con carico medio-basso. Combinando resistenza alla corrosione dell'olio, moderata resistenza alla fatica ed eccellente conformabilità, questo cuscinetto elimina la necessità di galvanizzazione superficiale pur mantenendo forti proprietà antigrippaggio e incorporabilità. La sua struttura porosa in rame sinterizzato, infusa con lega di alluminio ad alto contenuto di stagno (AISn20Cu1), garantisce ritenzione ottimale della lubrificazione e resistenza all'usura in funzionamento continuo.

Caratteristiche principali
Struttura materiale:
Strato di alluminio ad alto contenuto di stagno (AISn20Cu1): spessore 0,2–0,5 mm, garantisce basso attrito, incorporabilità e resistenza alla corrosione.
Base in rame sinterizzato poroso: migliora la distribuzione dell'olio, la dissipazione del calore e la capacità di carico fino a 50 MPa.
Supporto in acciaio a basso tenore di carbonio: offre resistenza meccanica, conduttività termica e stabilità strutturale.
Vantaggi progettuali:
Diametro esterno lavorato con precisione per una vestibilità precisa; il foro interno può essere rielaborato dopo l'installazione per applicazioni personalizzate.
Elimina la necessità di ulteriori rivestimenti antiattrito, riducendo la complessità della produzione.
Conforme alla Direttiva UE 2000/53/CE sui veicoli fuori uso per la sostenibilità ambientale.

Funzionalità dell'applicazione

la boccola di lubrificazione perimetrale HZ20 si basa su un materiale composito con 3 strati saldamente legati: acciaio come supporto, polvere sferica di bronzo interrata come strato intermedio e POM modificato come strato di rivestimento. Ha una tasca per l'olio per la lubrificazione a olio. Si adatta bene alla bassa velocità. Resistente a temperatura normale. Può risparmiare sui costi e prolungare la vita lavorativa quando si sostituiscono le normali boccole in bronzo. Può ridurre la frequenza di aggiunta dell'olio. semplificare il processo di sostituzione quando viene utilizzato su un laminatoio. È ampiamente applicato nei telai di automobili, forgiatrici, macchine metallurgiche e minerarie, macchine edili, energia idroelettrica, laminatoi ecc.

legge sull'usura

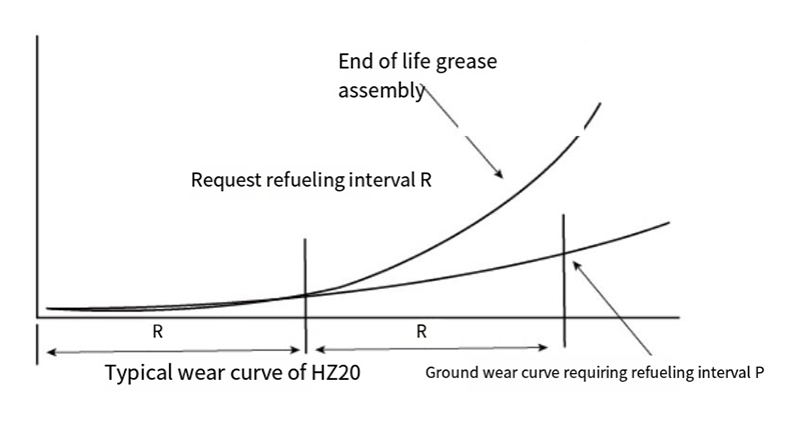

Il materiale HZ20 segue una regola di usura speciale come mostrato in Fig.4, può verificarsi un'abrasione infinitesima nella fase R quando viene applicato con grasso e quindi viene installato. Ma dopo la fase R. la condizione limite di lubrificazione scomparirà e l'usura sarà esagerata. Se lo fai rabboccare con olio. il prodotto può essere drasticamente trattenuto da un'usura non notevole e anche la sua vita sarà notevolmente prolungata. Pertanto il vantaggio del materiale HZ20 è che l'olio deve essere aggiunto con un
intervallo di R, che è notevolmente più lungo di quello di R altri materiali metallici. È circa cinque volte più lungo.

Quando la boccola HZ20 viene installata con l'applicazione di grasso come grasso a base di litio o silicone. La sua durata varia dal valore PV in condizioni di lavoro. ad esempio. quando il valore PV è di circa 2,5 MPam/s. la sua durata sarà di circa 200 ore; quando il valore PV è 0,1 MPa-m/s, la sua durata può essere superiore a 10,0oohr (vedere la tabella per i dettagli) Il ciclo R di manutenzione della lubrificazione della boccola HZ20 è circa la metà della sua durata. Ad esempio, quando PV=25Mpam/s. è necessario lubrificarlo con olio ogni 100 ore.

Struttura materiale

1. POMcon piombo 0,3-0,5 mm、
2. Sinterizzazione di bronzo poroso,
3. Supporto in acciaio
4. Placcatura in rame

Nota: vari materiali sono adatti per i prodotti della serie Hz20 in base alle diverse condizioni di lavoro, come supporto in bronzo, supporto in acciaio inossidabile e materiale senza piombo. Hz20 è un prodotto ecologico senza piombo e il suo colore è arancione.

Dati tecnica

indice di prestazione	Data
Carico massimo	70N/mm²
Limite FV	22N/mm²-m/s
Limite temp	-40°C~ 130°C
Coeff. attrito	0,05~0,25μ
Limite di velocità	2,5 m/s

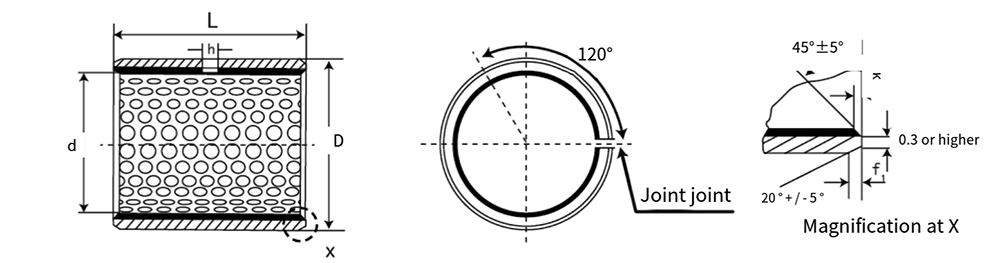

d	D	Diametro albero f7	Alloggiamento H7	Spessore della parete		Foro olio h	f1	f2	L ⁰ _-0,40
d	D	Diametro albero f7	Alloggiamento H7	minimo	Massimo.	Foro olio h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Diametro albero f 7	Alloggiamento H7	Spessore della parete		Foro olio h	f1	f2	L ⁰ _-0,40
d	D	Diametro albero f 7	Alloggiamento H7	minimo	Massimo.	Foro olio h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
